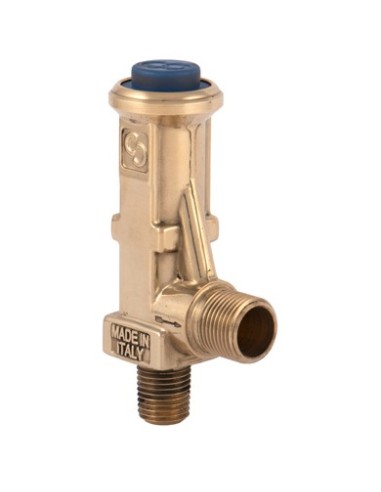

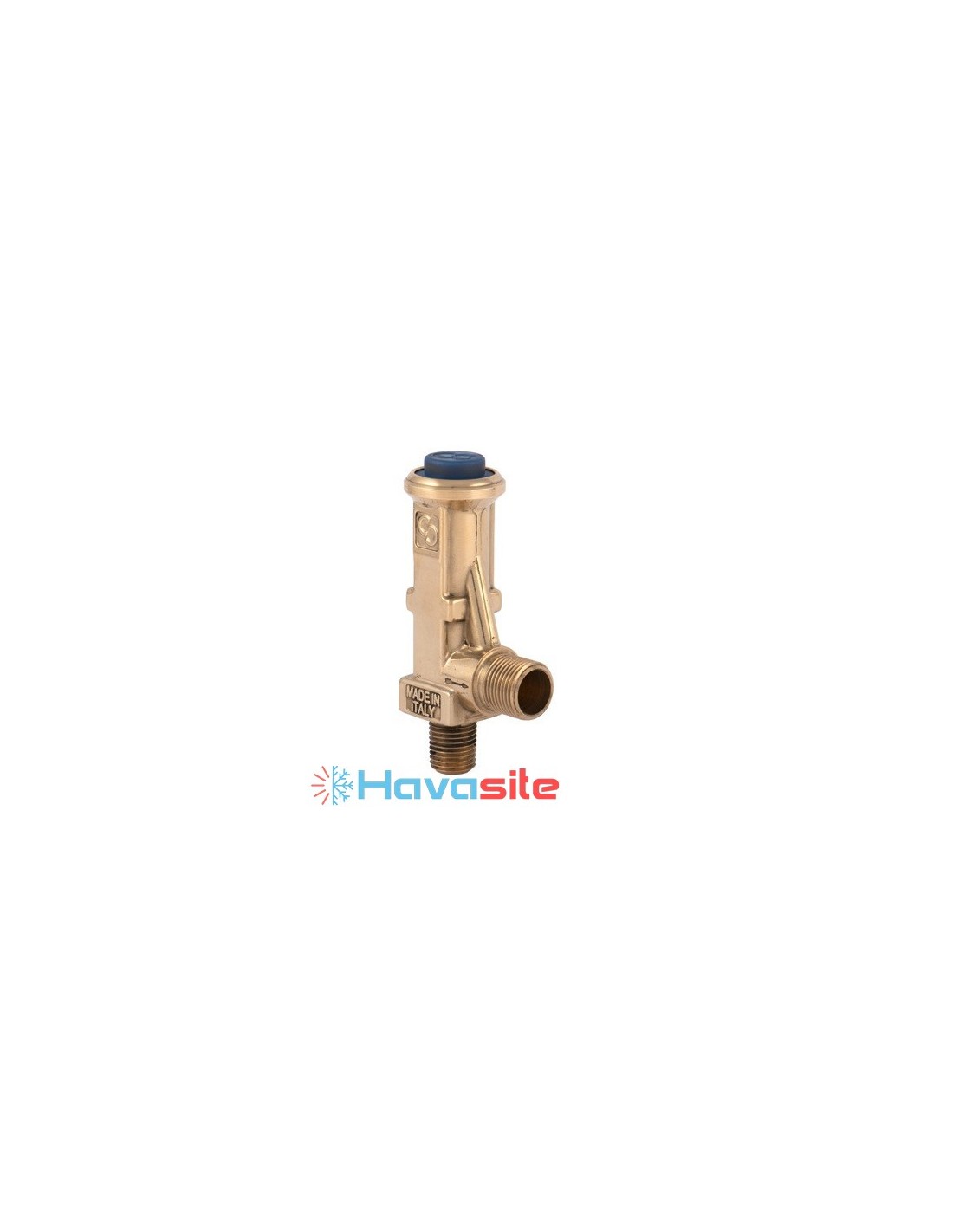

شیر اطمینان کستل Castel 3061/4C310

شیر اطمینان کستل Castel 3061/4C310

شیر اطمینان کستل Castel 3061/4C310 یکی از مدل‌های مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای حفاظت از تجهیزات در برابر افزایش بیش از حد فشار طراحی شده است. این قطعه با عملکرد مکانیکی و استفاده از فنر کالیبره‌شده، هنگام رسیدن فشار سیال به محدوده تنظیم‌شده، مسیر تخلیه فشار را باز می‌کند و به حفظ ایمنی مدار کمک می‌کند.

کاربردهای شیر اطمینان Castel 3061/4C310

• محافظت از تجهیزات و اجزای تحت فشار در سیستم‌های سرمایشی.

• کمک به جلوگیری از آسیب ناشی از افزایش غیرمجاز فشار.

• استفاده در تأسیسات تبرید صنعتی و تجاری، متناسب با نوع مبرد و شرایط کاری.

• افزایش ایمنی مخازن و بخش‌های تحت فشار که با مشخصات شیر سازگار هستند.

مشخصات فنی

مشخصات شناخته‌شده خانواده شیرهای اطمینان سری 3061 با اتصال 4C عبارت‌اند از:

• برند: Castel

• نوع محصول: شیر اطمینان مکانیکی

• سایز اتصال ورودی: 1/2 اینچ NPT

• سایز اتصال خروجی: 1/2 اینچ G

• سطح مقطع عبور جریان: 44.2 میلی‌متر مربع

• حداکثر فشار مجاز کاری در سری استاندارد: 70 بار

• محدوده دمای کاری اعلام‌شده برای سری: حدود 50- تا 150+ درجه سانتی‌گراد

• فشار تنظیمی مدل 310: نیازمند تأیید از روی پلاک یا مشخصات رسمی همان کد محصول

نحوه عملکرد

در شرایط عادی، فنر داخلی شیر، مجرای خروجی را بسته نگه می‌دارد. با افزایش فشار مبرد و رسیدن آن به فشار تنظیمی، نیروی سیال بر نیروی فنر غلبه می‌کند و شیر باز می‌شود. در نتیجه، بخشی از سیال تخلیه شده و از افزایش خطرناک فشار جلوگیری می‌شود.

نکات مهم در انتخاب و نصب

انتخاب شیر اطمینان باید بر اساس فشار طراحی سیستم، نوع مبرد، ظرفیت تخلیه موردنیاز و استانداردهای ایمنی انجام شود. همچنین، نصب صحیح و بررسی دوره‌ای عملکرد شیر اهمیت زیادی دارد. فشار تنظیمی این قطعه نباید بدون بررسی مشخصات تجهیزات محافظت‌شونده انتخاب شود.
