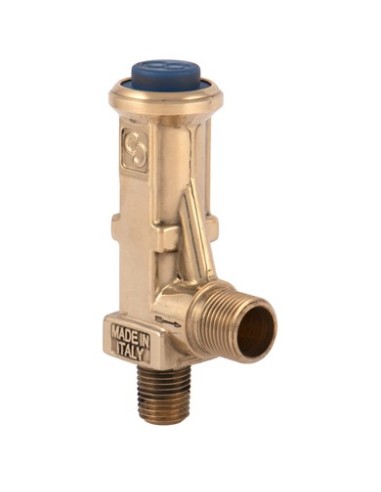

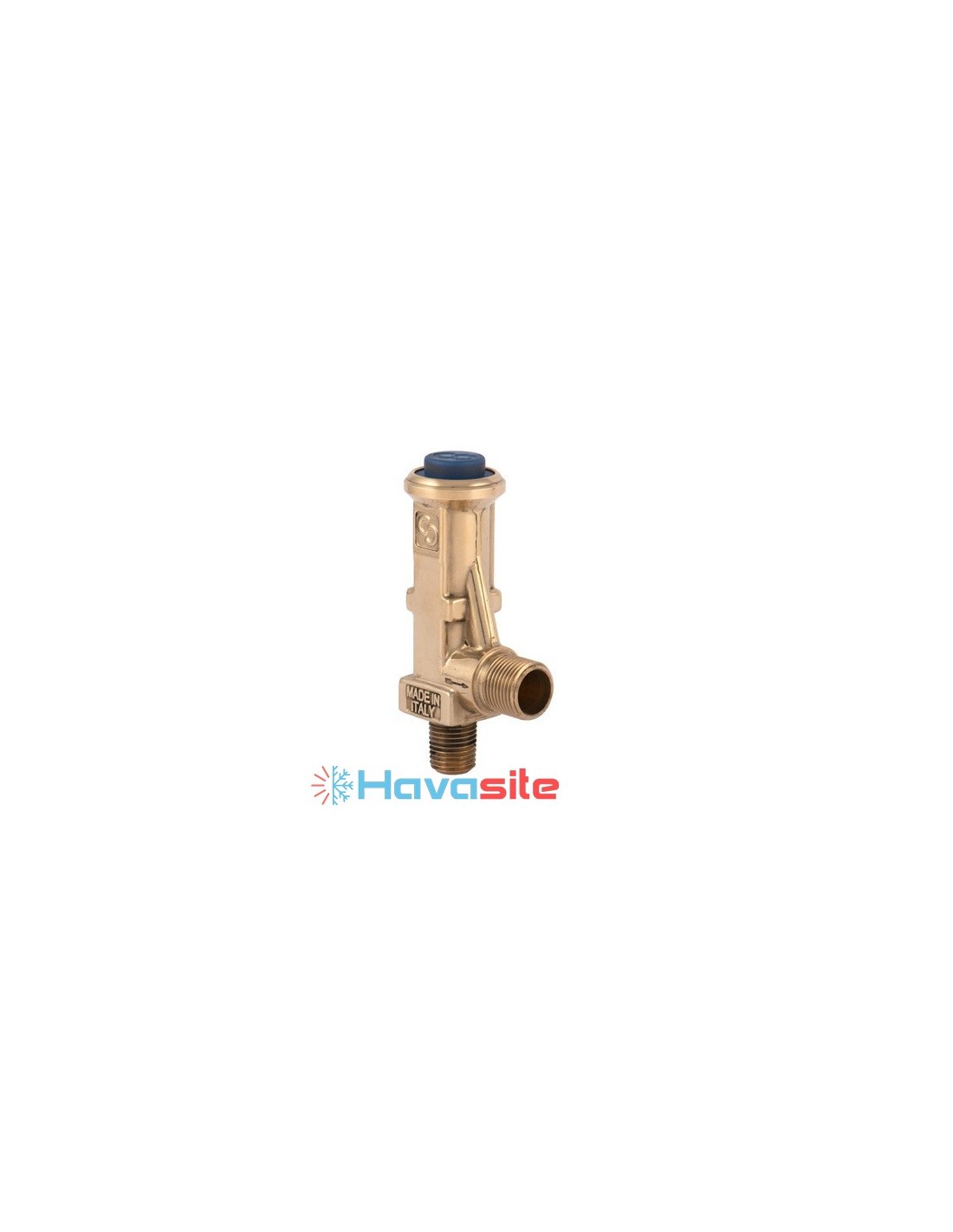

شیر اطمینان کستل (Castel 3061/4C270) یکی از قطعات حفاظتی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که وظیفه آن کمک به محافظت از تجهیزات در برابر افزایش بیش از حد فشار است. این قطعه در طراحی سیستم‌های سرمایشی اهمیت دارد؛ زیرا فشار غیرمجاز می‌تواند به کمپرسور، لوله‌ها، مخازن و سایر اجزای مدار آسیب وارد کند.
شیر اطمینان کستل (Castel 3061/4C270) یکی از قطعات حفاظتی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که وظیفه آن کمک به محافظت از تجهیزات در برابر افزایش بیش از حد فشار است. این قطعه در طراحی سیستم‌های سرمایشی اهمیت دارد؛ زیرا فشار غیرمجاز می‌تواند به کمپرسور، لوله‌ها، مخازن و سایر اجزای مدار آسیب وارد کند.
شیرهای اطمینان با فراهم کردن مسیر تخلیه فشار در شرایط تعریف‌شده، به افزایش ایمنی و کاهش احتمال آسیب به تجهیزات کمک می‌کنند. انتخاب مدل مناسب باید بر اساس مشخصات فنی سیستم، نوع مبرد، فشار کاری و الزامات ایمنی انجام شود.
این محصول از خانواده تجهیزات کنترلی و حفاظتی مورد استفاده در تأسیسات برودتی است و کاربرد آن، متناسب با مشخصات فنی مدل و شرایط نصب، می‌تواند شامل موارد زیر باشد:
محافظت از بخش‌های تحت فشار در سیستم‌های تبرید صنعتی و تجاری.
کمک به جلوگیری از افزایش فشار فراتر از محدوده مجاز طراحی.
استفاده در مدارهای سرمایشی و تجهیزات برودتی سازگار با مشخصات شیر.
افزایش ایمنی بهره‌برداری از تجهیزات در صورت بروز شرایط غیرعادی فشار.
نکته مهم این است که شیر اطمینان با شیر برقی یا شیر انبساط تفاوت دارد. وظیفه اصلی آن حفاظت در برابر فشار بیش از حد است، نه قطع‌و‌وصل عادی جریان مبرد یا تنظیم میزان تغذیه اواپراتور.
برند سازنده: Castel ایتالیا
نوع قطعه: شیر اطمینان مکانیکی مخصوص سیستم‌های تبرید
سری محصول: 3061
نوع اتصال ورودی: رزوه نری 1/2 اینچ NPT
نوع اتصال خروجی: رزوه 1/2 اینچ G
فشار تنظیمی: 27 بار، بر اساس کد مدل 270
حداکثر فشار مجاز کاری (PS): 70 بار
محدوده دمای سیال: حدود منفی 50 تا مثبت 150 درجه سانتی‌گراد
سطح مقطع عبور جریان: 44.2 میلی‌متر مربع
مشخصات فشار تنظیمی باید با پلاک یا گواهی کالیبراسیون همان قطعه مطابقت داده شود؛ زیرا فشار تنظیمی شیر اطمینان یکی از مهم‌ترین عوامل در انتخاب و عملکرد صحیح آن است.
عملکرد این شیر بر اساس تعادل میان نیروی فنر و فشار سیال داخل سیستم است. در شرایط عادی، فنر شیر را در وضعیت بسته نگه می‌دارد. هنگامی که فشار سیال به فشار تنظیم‌شده برسد و نیروی واردشده بر مکانیزم شیر بر نیروی فنر غلبه کند، شیر باز می‌شود و فشار اضافی را تخلیه می‌کند. پس از کاهش فشار، شیر می‌تواند مجدداً بسته شود.
نصب شیر باید مطابق دستورالعمل سازنده و استانداردهای ایمنی سیستم انجام شود.
فشار تنظیمی باید با حداکثر فشار مجاز تجهیز محافظت‌شونده هماهنگ باشد.
مسیر ورودی و خروجی شیر نباید به‌گونه‌ای باشد که عملکرد حفاظتی آن مختل شود.
شیر باید از نظر نشتی، خوردگی، آلودگی و عملکرد صحیح به‌صورت دوره‌ای بررسی شود.
انتخاب شیر صرفاً بر اساس اندازه اتصال کافی نیست؛ نوع مبرد، ظرفیت تخلیه و شرایط فشار سیستم نیز باید بررسی شوند.
در مجموع، شیر اطمینان Castel 3061/4C270 قطعه‌ای حفاظتی برای کمک به کنترل خطر افزایش فشار در تجهیزات برودتی است و انتخاب و نصب صحیح آن نقش مهمی در ایمنی و قابلیت اطمینان سیستم دارد.
