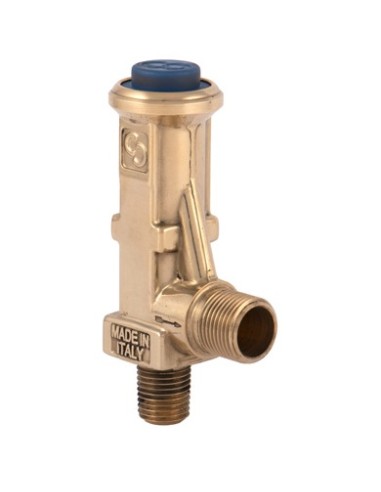

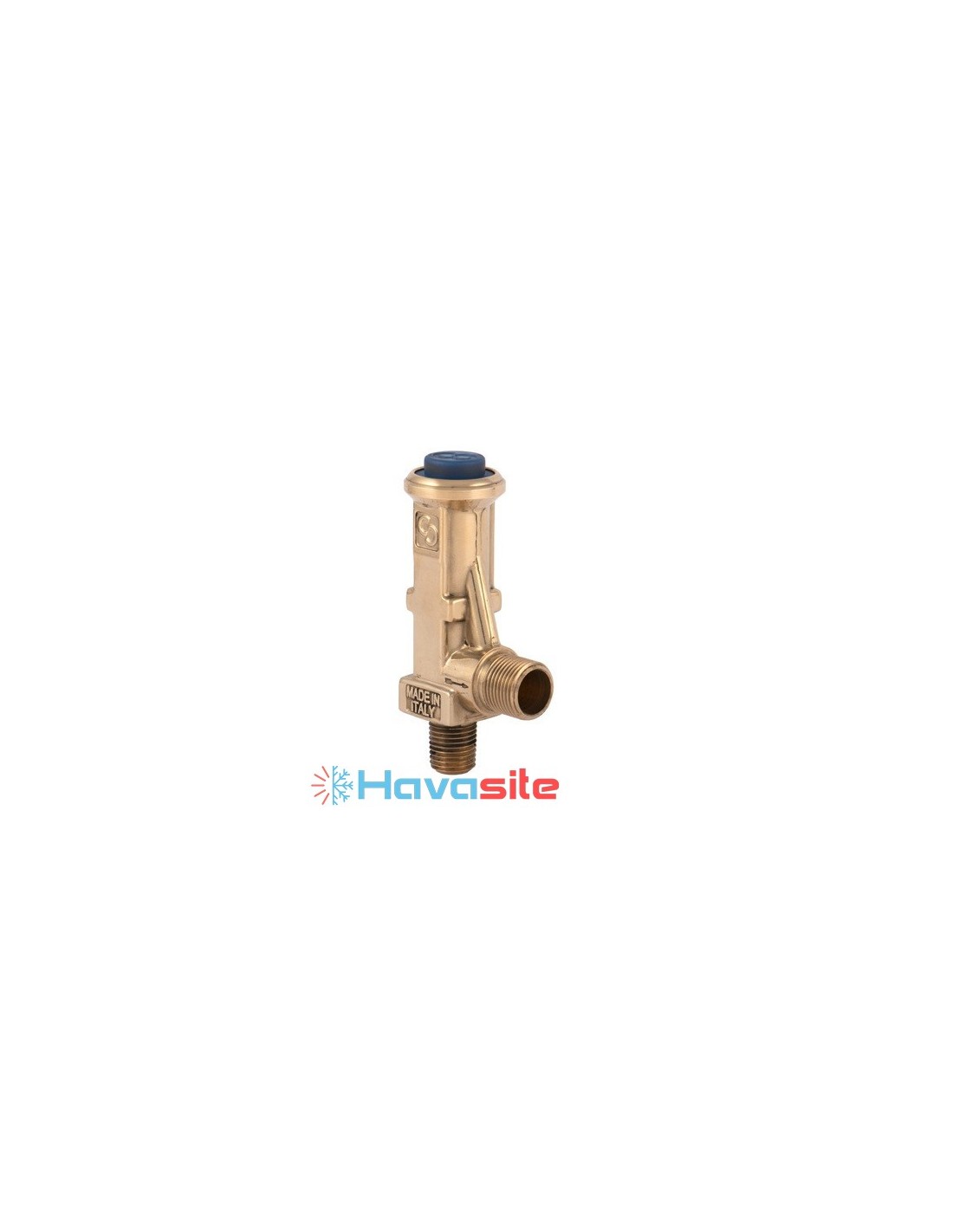

شیر اطمینان کستل Castel 3061/2C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای محافظت از مدار در برابر افزایش بیش از حد فشار طراحی شده است. این محصول از سری 3061 برند ایتالیایی کستل (Castel) بوده و با استفاده از مکانیزم فنری، در صورت رسیدن فشار مبرد به فشار تنظیم‌شده، به‌صورت خودکار باز می‌شود و امکان تخلیه فشار اضافی را فراهم می‌کند. این عملکرد به کاهش خطر آسیب به تجهیزات و اجزای مدار برودتی کمک می‌کند. در کد این محصول، عدد 200 معمولاً به فشار تنظیمی ۲۰ بار اشاره دارد؛ بااین‌حال، فشار تنظیم‌شده نهایی باید از روی مشخصات حک‌شده روی شیر یا گواهی کالیبراسیون آن تأیید شود.
شیر اطمینان کستل Castel 3061/2C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای محافظت از مدار در برابر افزایش بیش از حد فشار طراحی شده است. این محصول از سری 3061 برند ایتالیایی کستل (Castel) بوده و با استفاده از مکانیزم فنری، در صورت رسیدن فشار مبرد به فشار تنظیم‌شده، به‌صورت خودکار باز می‌شود و امکان تخلیه فشار اضافی را فراهم می‌کند. این عملکرد به کاهش خطر آسیب به تجهیزات و اجزای مدار برودتی کمک می‌کند. در کد این محصول، عدد 200 معمولاً به فشار تنظیمی ۲۰ بار اشاره دارد؛ بااین‌حال، فشار تنظیم‌شده نهایی باید از روی مشخصات حک‌شده روی شیر یا گواهی کالیبراسیون آن تأیید شود.
برند: Castel (کستل ایتالیا)
مدل: 3061/2C200
نوع محصول: شیر اطمینان فشار
سری محصول: CLASSIC
نوع عملکرد: مکانیکی و فنری
سایز اتصال ورودی: ۱/۴ اینچ NPT
سایز اتصال خروجی: ۳/۸ اینچ G
فشار تنظیمی مورد انتظار: ۲۰ بار، مشروط به تأیید کد و گواهی محصول
حداکثر فشار مجاز بدنه (PS): ۷۰ بار
محدوده تنظیم فشار خانواده 3061: از ۱۱ تا ۶۰ بار
محدوده دمای کاری: از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
این شیر با توجه به فشار مبرد و نیروی فنر داخلی عمل می‌کند. هنگامی که فشار سیستم به مقدار تنظیم‌شده برسد، نیروی واردشده از طرف مبرد بر نیروی فنر غلبه کرده و شیر باز می‌شود. پس از کاهش فشار و فراهم شدن شرایط بسته‌شدن، مسیر تخلیه مجدداً بسته خواهد شد.
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات برودتی
چیلرها و سیستم‌های تهویه مطبوع
محافظت از مخازن و بخش‌های تحت فشار مدار تبرید
سیستم‌های دارای مبردهای سازگار با مشخصات شیر
افزایش ایمنی مدار: کمک به جلوگیری از افزایش خطرناک فشار.
عملکرد خودکار: بدون نیاز به برق یا فرمان کنترلی مستقل.
تنظیم فشار مشخص: امکان انتخاب فشار عملکرد متناسب با طراحی سیستم.
ساختار فنری: عملکرد مکانیکی برای تخلیه فشار اضافی.
طراحی مناسب برای تجهیزات برودتی: قابل استفاده در مدارهای سازگار با مشخصات فنی محصول.
هنگام خرید شیر اطمینان Castel 3061/2C200، فشار تنظیمی، نوع مبرد، سایز اتصالات و حداکثر فشار مجاز تجهیزات را بررسی کنید. فشار تنظیم شیر باید متناسب با فشار مجاز بخش تحت حفاظت انتخاب شود. همچنین مسیر تخلیه باید به‌صورت ایمن طراحی شود و از مسدود شدن خروجی شیر جلوگیری شود.
شیر اطمینان یک قطعه ایمنی حیاتی است؛ بنابراین انتخاب، نصب و تعویض آن باید مطابق دستورالعمل سازنده و استانداردهای مرتبط انجام شود. پس از عملکرد شیر نیز بررسی وضعیت آب‌بندی و نیاز به تعویض آن اهمیت دارد.
شیر اطمینان کستل Castel 3061/2C200 برای محافظت از سیستم‌های تبرید در برابر افزایش بیش از حد فشار به کار می‌رود. اتصال ورودی ۱/۴ اینچ NPT، خروجی ۳/۸ اینچ G و حداکثر فشار مجاز بدنه ۷۰ بار از مشخصات خانواده مدل 3061 هستند. فشار تنظیمی دقیق نسخه 3061/2C200 باید با گواهی کالیبراسیون یا مشخصات حک‌شده روی محصول تطبیق داده شود.
