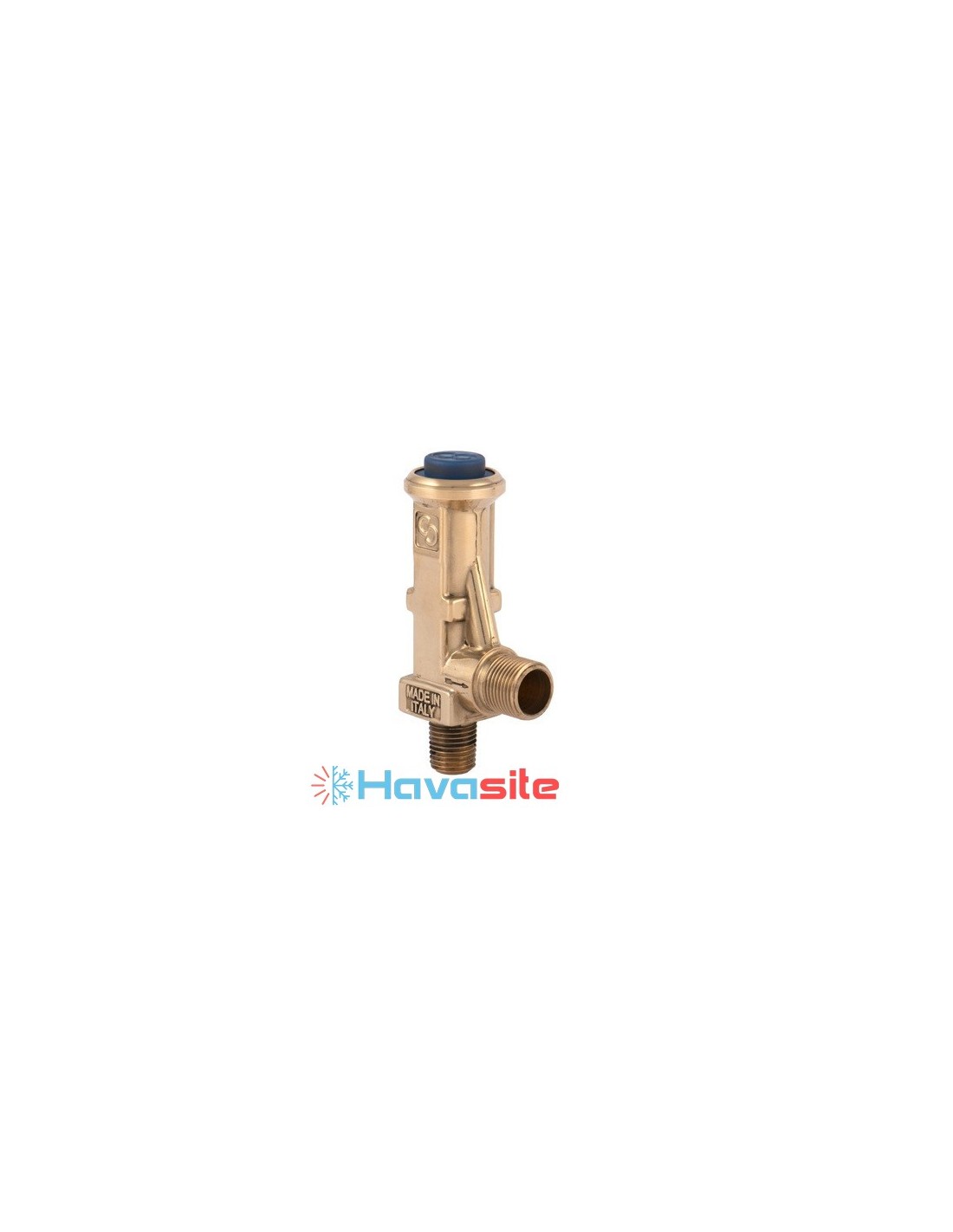

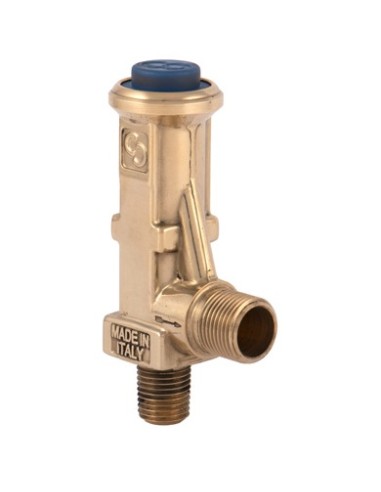

شیر اطمینان کستل Castel 3061/2C270 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای محافظت از مدار در برابر افزایش بیش از حد فشار به کار می‌رود. این محصول از سری 3061 برند ایتالیایی کستل (Castel) است و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود و فشار اضافی را تخلیه می‌کند. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. کد 3061/2C270 به نسخه‌ای با فشار تنظیمی اسمی ۲۷ بار اشاره دارد؛ بااین‌حال، مقدار دقیق فشار تنظیمی باید با مشخصات حک‌شده روی محصول یا گواهی کالیبراسیون آن مطابقت داده شود.
شیر اطمینان کستل Castel 3061/2C270 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای محافظت از مدار در برابر افزایش بیش از حد فشار به کار می‌رود. این محصول از سری 3061 برند ایتالیایی کستل (Castel) است و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود و فشار اضافی را تخلیه می‌کند. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. کد 3061/2C270 به نسخه‌ای با فشار تنظیمی اسمی ۲۷ بار اشاره دارد؛ بااین‌حال، مقدار دقیق فشار تنظیمی باید با مشخصات حک‌شده روی محصول یا گواهی کالیبراسیون آن مطابقت داده شود.
برند: Castel (کستل ایتالیا)
مدل: 3061/2C270
نوع محصول: شیر اطمینان فشار
سری محصول: CLASSIC
نوع عملکرد: مکانیکی و فنری
سایز اتصال ورودی: ۱/۴ اینچ NPT
سایز اتصال خروجی: ۳/۸ اینچ G
فشار تنظیمی اسمی: ۲۷ بار، مشروط به تأیید گواهی محصول
حداکثر فشار مجاز بدنه (PS): ۷۰ بار
محدوده تنظیم فشار خانواده 3061: از ۱۱ تا ۶۰ بار
محدوده دمای کاری: از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
این شیر بر اساس تعادل میان فشار سیال و نیروی فنر داخلی عمل می‌کند. هنگامی که فشار به مقدار تنظیم‌شده برسد، نیروی واردشده به عضو داخلی شیر بر نیروی فنر غلبه کرده و مسیر تخلیه باز می‌شود. پس از کاهش فشار، شیر به سمت بسته‌شدن حرکت می‌کند. این فرایند به‌صورت خودکار انجام می‌شود و نیازی به فرمان الکتریکی مستقل ندارد.
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات برودتی
چیلرها و سیستم‌های تهویه مطبوع
مخازن و بخش‌های تحت فشار مدار تبرید
تجهیزاتی که برای جلوگیری از افزایش بیش از حد فشار به شیر اطمینان نیاز دارند
افزایش ایمنی سیستم: کمک به محافظت از تجهیزات در برابر فشار بیش از حد.
عملکرد خودکار: فعال‌شدن بر اساس فشار تنظیمی، بدون نیاز به برق.
ساختار فنری: کنترل مکانیکی بازشدن و بسته‌شدن شیر.
اتصالات استاندارد: ورودی ۱/۴ اینچ NPT و خروجی ۳/۸ اینچ G.
محدوده تنظیم فشار متنوع: امکان انتخاب نسخه مناسب متناسب با الزامات مدار.
هنگام انتخاب شیر اطمینان Castel 3061/2C270، فشار تنظیمی، نوع مبرد، فشار مجاز تجهیزات و ظرفیت تخلیه موردنیاز را بررسی کنید. مسیر تخلیه باید به‌درستی طراحی شود و هیچ مانعی نباید عملکرد آن را مختل کند. همچنین شیر اطمینان باید مطابق دستورالعمل سازنده نصب شود.
شیر اطمینان یک قطعه حیاتی ایمنی است؛ بنابراین فشار تنظیمی آن باید با فشار مجاز بخش تحت حفاظت سازگار باشد. پس از عملکرد شیر نیز بررسی وضعیت آب‌بندی و احتمال نیاز به تعویض آن اهمیت دارد.
شیر اطمینان کستل Castel 3061/2C270 برای محافظت از مدارهای تبرید در برابر افزایش بیش از حد فشار طراحی شده است. این مدل با اتصالات ورودی ۱/۴ اینچ NPT و خروجی ۳/۸ اینچ G و فشار تنظیمی اسمی ۲۷ بار شناخته می‌شود. برای اطمینان از انتخاب صحیح، فشار تنظیمی و مشخصات دقیق نسخه محصول باید با گواهی سازنده تطبیق داده شوند.
