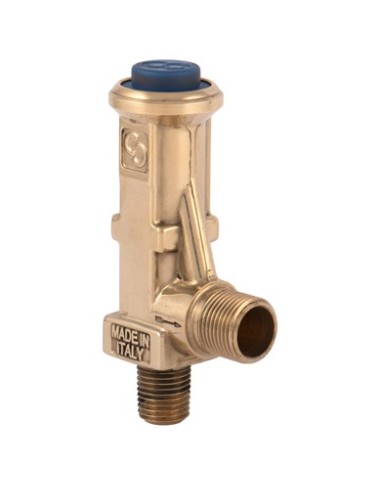

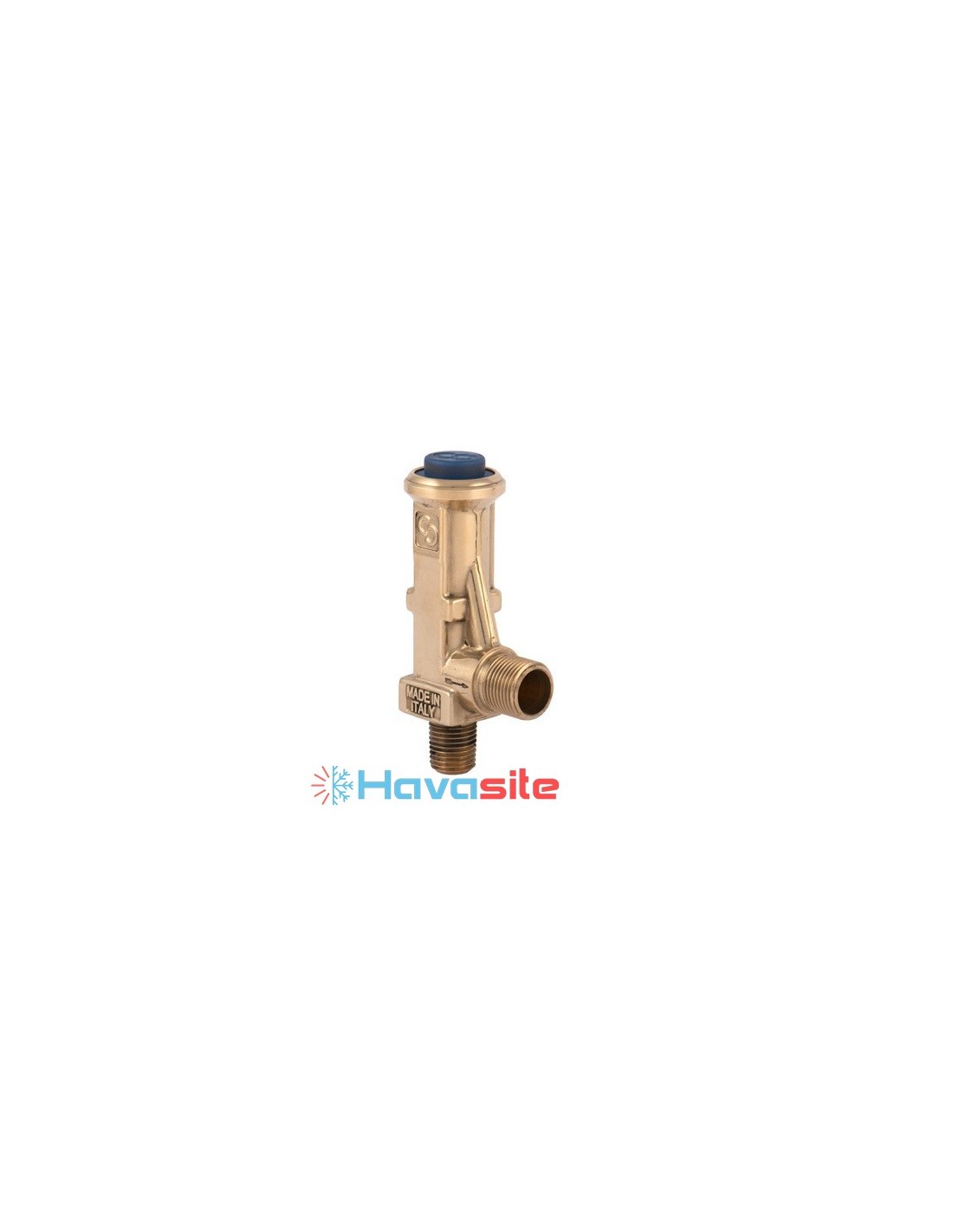

شیر اطمینان کستل Castel 3061/3C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که برای محافظت از مدار در برابر افزایش بیش از حد فشار به کار می‌رود. این محصول از سری CLASSIC برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/3C دارای اتصال ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G است و برای کاربردهای برودتی سازگار با مشخصات فنی آن طراحی شده است. فشار تنظیمی دقیق نسخه 3061/3C200 باید با پلاک محصول یا گواهی کالیبراسیون بررسی شود.
شیر اطمینان کستل Castel 3061/3C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که برای محافظت از مدار در برابر افزایش بیش از حد فشار به کار می‌رود. این محصول از سری CLASSIC برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/3C دارای اتصال ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G است و برای کاربردهای برودتی سازگار با مشخصات فنی آن طراحی شده است. فشار تنظیمی دقیق نسخه 3061/3C200 باید با پلاک محصول یا گواهی کالیبراسیون بررسی شود.
برند: Castel (کستل ایتالیا)
مدل: 3061/3C200
نوع محصول: شیر اطمینان فشار
سری محصول: CLASSIC
نوع عملکرد: مکانیکی و فنری
سایز اتصال ورودی: ۳/۸ اینچ NPT
سایز اتصال خروجی: ۱/۲ اینچ G
محدوده تنظیم فشار خانواده 3061: ۱۱ تا ۶۰ بار
حداکثر فشار مجاز بدنه (PS): ۷۰ بار
محدوده دمای کاری خانواده: از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
سطح مقطع عبور جریان: ۴۴٫۲ میلی‌متر مربع
ضریب تخلیه (Kd): ۰٫۸۹
این شیر بر اساس تعادل بین فشار سیال و نیروی فنر داخلی عمل می‌کند. زمانی که فشار سیستم به مقدار تنظیم‌شده برسد، نیروی سیال بر نیروی فنر غلبه کرده و مسیر تخلیه باز می‌شود. با کاهش فشار، شیر به سمت بسته‌شدن حرکت می‌کند. این عملکرد خودکار به محافظت از تجهیزات تحت فشار در سیستم‌های تبرید کمک می‌کند.
کاربردهای متداول این محصول شامل موارد زیر است:
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات برودتی
چیلرها و سیستم‌های تهویه مطبوع
مخازن و بخش‌های تحت فشار مدار تبرید
تجهیزاتی که به حفاظت در برابر افزایش بیش از حد فشار نیاز دارند
افزایش ایمنی سیستم: کمک به محافظت از تجهیزات در برابر فشار بیش از حد.
عملکرد خودکار: بدون نیاز به برق یا فرمان کنترلی مستقل.
مکانیزم فنری: بازشدن شیر بر اساس فشار تنظیم‌شده.
اتصالات استاندارد: ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G.
طراحی مناسب برای کاربردهای برودتی: قابل استفاده در سیستم‌های سازگار با مشخصات فنی محصول.
پیش از خرید شیر اطمینان کستل 3061/3C200، فشار تنظیمی، نوع مبرد، ظرفیت تخلیه و حداکثر فشار مجاز تجهیزات را بررسی کنید. مسیر تخلیه باید به‌درستی طراحی شود و از مسدود شدن آن جلوگیری شود. همچنین، نصب شیر باید مطابق دستورالعمل سازنده انجام گیرد تا عملکرد حفاظتی آن مختل نشود.
شیر اطمینان کستل Castel 3061/3C200 برای محافظت از سیستم‌های تبرید در برابر افزایش بیش از حد فشار استفاده می‌شود. اتصال ورودی ۳/۸ اینچ NPT، خروجی ۱/۲ اینچ G و حداکثر فشار مجاز بدنه ۷۰ بار از مشخصات مدل پایه 3061/3C هستند. برای تعیین فشار تنظیمی دقیق نسخه 3061/3C200، بررسی پلاک محصول و گواهی کالیبراسیون ضروری است.
