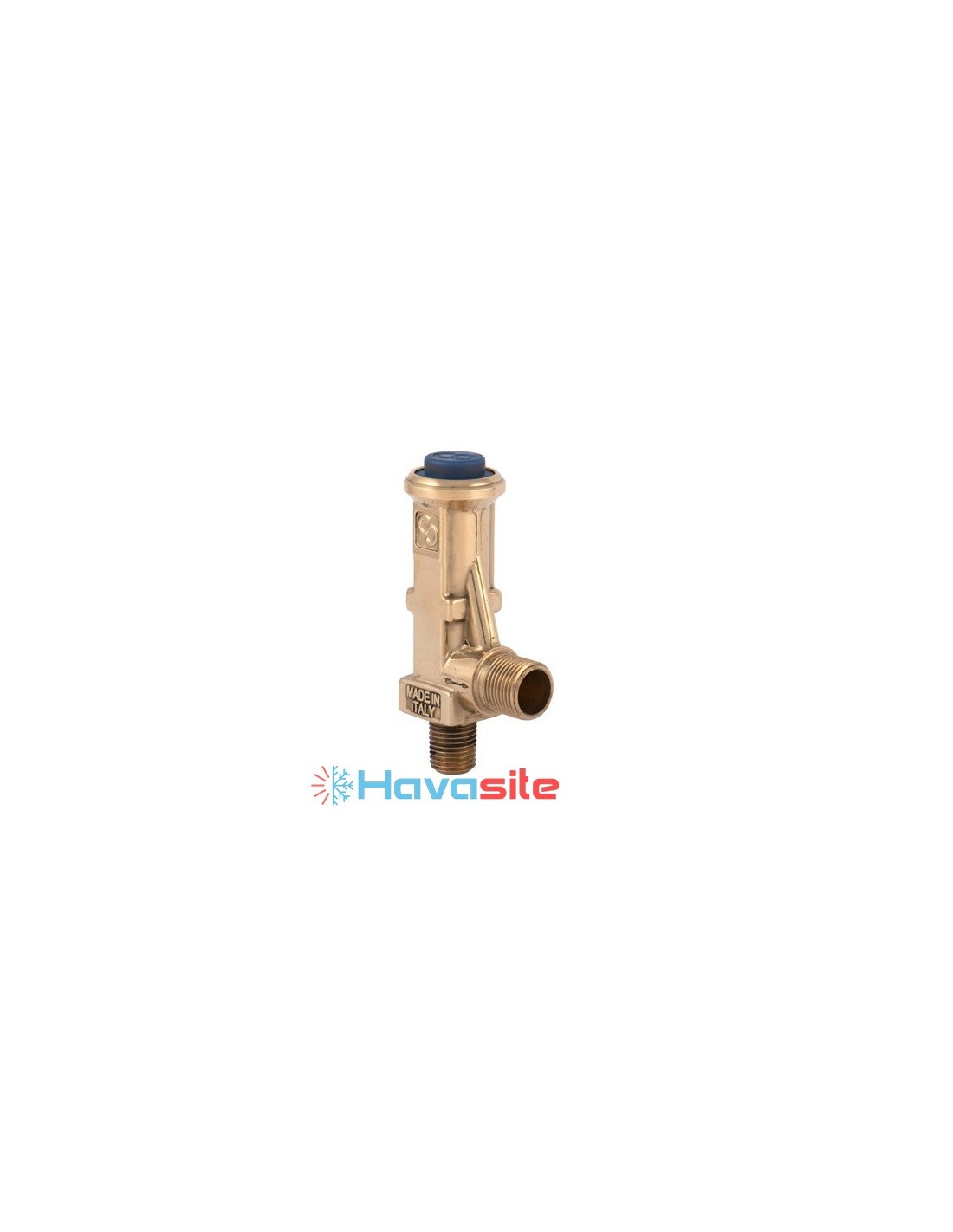

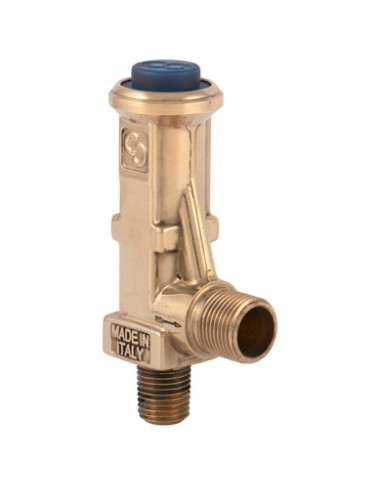

شیر اطمینان کستل Castel 3061/3C270 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که برای محافظت از مدار در برابر افزایش بیش از حد فشار طراحی شده است. این محصول از سری 3061 برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/3C دارای اتصال ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G است و در سیستم‌های برودتی سازگار با مشخصات فنی آن کاربرد دارد. فشار تنظیمی دقیق نسخه 3061/3C270 باید با پلاک محصول یا گواهی کالیبراسیون تأیید شود.
شیر اطمینان کستل Castel 3061/3C270 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که برای محافظت از مدار در برابر افزایش بیش از حد فشار طراحی شده است. این محصول از سری 3061 برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/3C دارای اتصال ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G است و در سیستم‌های برودتی سازگار با مشخصات فنی آن کاربرد دارد. فشار تنظیمی دقیق نسخه 3061/3C270 باید با پلاک محصول یا گواهی کالیبراسیون تأیید شود.
برند: Castel (کستل ایتالیا)
مدل: 3061/3C270
نوع محصول: شیر اطمینان فشار
سری محصول: CLASSIC
نوع عملکرد: مکانیکی و فنری
سایز اتصال ورودی: ۳/۸ اینچ NPT
سایز اتصال خروجی: ۱/۲ اینچ G
محدوده تنظیم فشار خانواده 3061: ۱۱ تا ۶۰ بار
حداکثر فشار مجاز بدنه (PS): ۷۰ بار
محدوده دمای کاری: از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
سطح مقطع عبور جریان: ۴۴٫۲ میلی‌متر مربع
ضریب تخلیه (Kd): ۰٫۸۹
این شیر بر اساس تعادل میان فشار سیال و نیروی فنر داخلی عمل می‌کند. هنگامی که فشار سیستم به مقدار تنظیم‌شده برسد، نیروی سیال بر نیروی فنر غلبه کرده و مسیر تخلیه باز می‌شود. با کاهش فشار، شیر به سمت بسته‌شدن حرکت می‌کند. این عملکرد خودکار به افزایش ایمنی تجهیزات و محافظت از اجزای تحت فشار مدار برودتی کمک می‌کند.
کاربردهای متداول این محصول عبارت‌اند از:
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات برودتی
چیلرها و سیستم‌های تهویه مطبوع
مخازن و بخش‌های تحت فشار مدار تبرید
تجهیزات نیازمند حفاظت در برابر افزایش بیش از حد فشار
افزایش ایمنی سیستم: کمک به جلوگیری از افزایش خطرناک فشار.
عملکرد خودکار: بدون نیاز به برق یا فرمان کنترلی مستقل.
مکانیزم فنری: بازشدن شیر بر اساس فشار تنظیم‌شده.
اتصالات استاندارد: ورودی ۳/۸ اینچ NPT و خروجی ۱/۲ اینچ G.
طراحی مناسب برای کاربردهای برودتی: قابل استفاده در سیستم‌های سازگار با مشخصات فنی محصول.
پیش از خرید شیر اطمینان Castel 3061/3C270، فشار تنظیمی، نوع مبرد، ظرفیت تخلیه و حداکثر فشار مجاز تجهیزات را بررسی کنید. مسیر خروجی باید به‌صورت ایمن طراحی شود و از مسدود شدن آن جلوگیری شود. همچنین انتخاب و نصب شیر باید مطابق دستورالعمل سازنده و استانداردهای ایمنی مرتبط انجام گیرد.
از آنجا که شیر اطمینان قطعه‌ای حیاتی برای ایمنی سیستم است، پس از تخلیه فشار نیز بررسی و در صورت نیاز تعویض آن اهمیت دارد؛ زیرا آلودگی‌های احتمالی روی نشیمنگاه می‌توانند مانع آب‌بندی صحیح شوند.
شیر اطمینان کستل Castel 3061/3C270 برای محافظت از سیستم‌های تبرید در برابر افزایش بیش از حد فشار استفاده می‌شود. اتصال ورودی ۳/۸ اینچ NPT، خروجی ۱/۲ اینچ G، سطح مقطع عبور جریان ۴۴٫۲ میلی‌متر مربع و ضریب تخلیه ۰٫۸۹ از مشخصات مدل پایه 3061/3C هستند.
