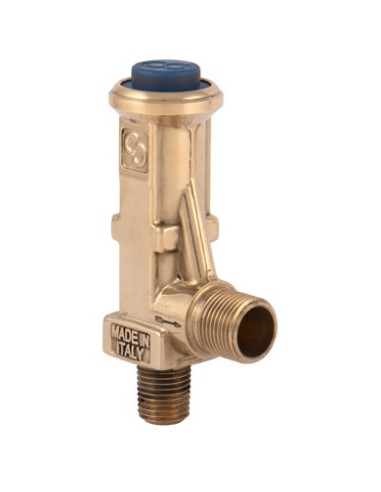

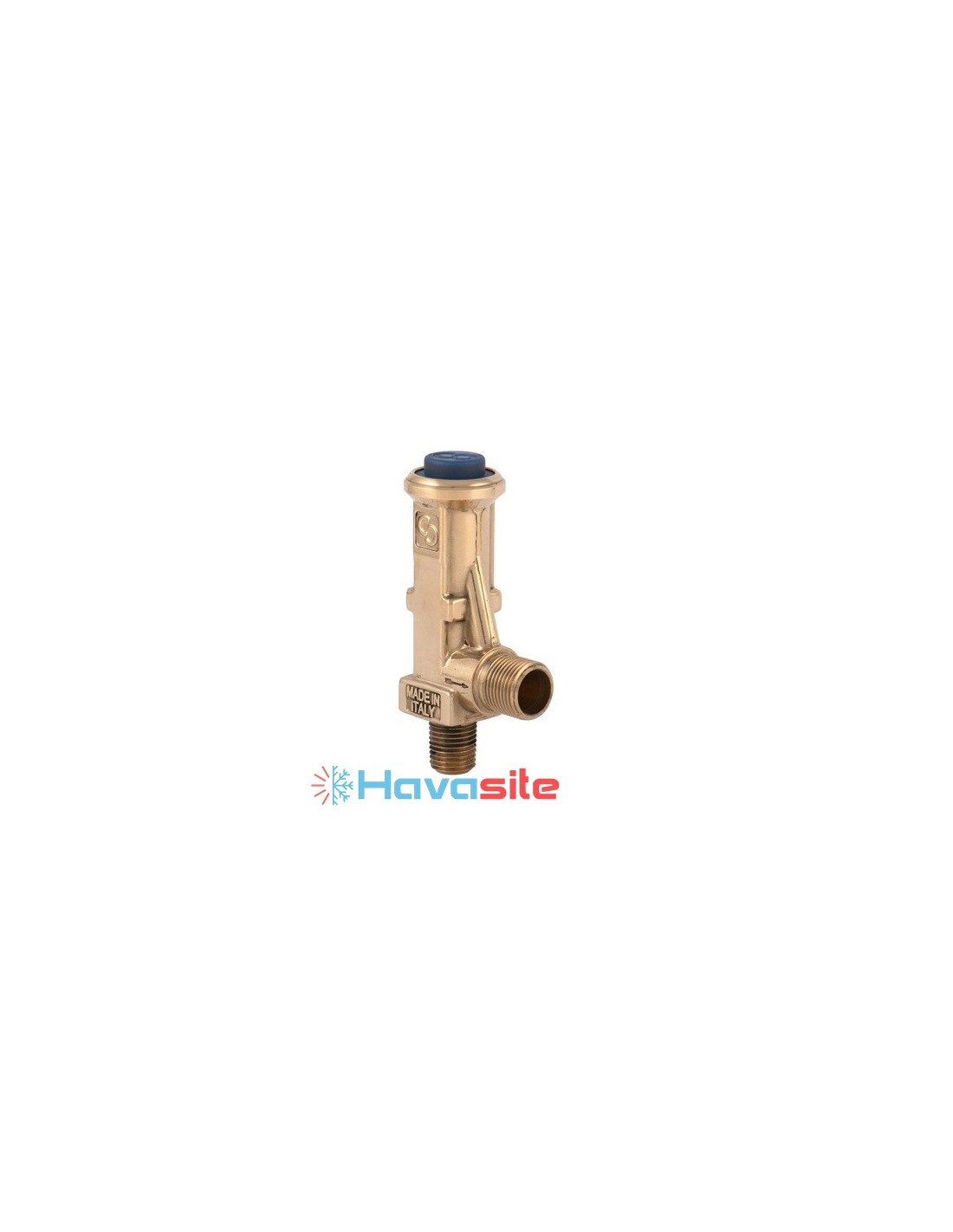

شیر اطمینان کستل Castel 3061/4C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که وظیفه محافظت از مدار در برابر افزایش بیش از حد فشار را بر عهده دارد. این محصول از سری CLASSIC برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/4C دارای اتصال ورودی ۱/۲ اینچ NPT و خروجی ۱/۲ اینچ G است و برای استفاده در مدارهای برودتی سازگار با مشخصات فنی آن طراحی شده است. فشار تنظیمی دقیق نسخه 3061/4C200 باید با پلاک محصول یا گواهی کالیبراسیون بررسی شود.
شیر اطمینان کستل Castel 3061/4C200 یکی از تجهیزات ایمنی مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که وظیفه محافظت از مدار در برابر افزایش بیش از حد فشار را بر عهده دارد. این محصول از سری CLASSIC برند ایتالیایی کستل (Castel) بوده و با مکانیزم فنری، در صورت رسیدن فشار سیال به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود تا فشار اضافی تخلیه شود. این عملکرد به کاهش خطر آسیب به مخازن، لوله‌ها و سایر تجهیزات تحت فشار کمک می‌کند. مدل پایه 3061/4C دارای اتصال ورودی ۱/۲ اینچ NPT و خروجی ۱/۲ اینچ G است و برای استفاده در مدارهای برودتی سازگار با مشخصات فنی آن طراحی شده است. فشار تنظیمی دقیق نسخه 3061/4C200 باید با پلاک محصول یا گواهی کالیبراسیون بررسی شود.
برند: Castel (کستل ایتالیا)
مدل درخواستی: 3061/4C200
نوع محصول: شیر اطمینان فشار
سری محصول: CLASSIC
نوع عملکرد: مکانیکی و فنری
سایز اتصال ورودی: ۱/۲ اینچ NPT
سایز اتصال خروجی: ۱/۲ اینچ G
محدوده تنظیم فشار خانواده 3061: ۱۱ تا ۶۰ بار
حداکثر فشار مجاز بدنه (PS): ۷۰ بار
محدوده دمای کاری: از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
سطح مقطع عبور جریان: ۴۴٫۲ میلی‌متر مربع
ضریب تخلیه (Kd): ۰٫۸۹
این شیر بر اساس تعادل بین فشار سیال و نیروی فنر داخلی عمل می‌کند. زمانی که فشار سیستم به مقدار تنظیم‌شده برسد، نیروی سیال بر نیروی فنر غلبه کرده و مسیر تخلیه باز می‌شود. پس از کاهش فشار، شیر به سمت بسته‌شدن حرکت می‌کند. این عملکرد خودکار به محافظت از تجهیزات تحت فشار و افزایش ایمنی مدار برودتی کمک می‌کند.
کاربردهای متداول این محصول عبارت‌اند از:
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات برودتی
چیلرها و سیستم‌های تهویه مطبوع
مخازن و بخش‌های تحت فشار مدار تبرید
تجهیزاتی که به حفاظت در برابر افزایش بیش از حد فشار نیاز دارند
افزایش ایمنی سیستم: کمک به محافظت از تجهیزات در برابر فشار بیش از حد.
عملکرد خودکار: بدون نیاز به برق یا فرمان کنترلی مستقل.
مکانیزم فنری: بازشدن شیر بر اساس فشار تنظیم‌شده.
اتصالات استاندارد: ورودی ۱/۲ اینچ NPT و خروجی ۱/۲ اینچ G.
طراحی مناسب برای کاربردهای برودتی: قابل استفاده در سیستم‌های سازگار با مشخصات فنی محصول.
پیش از خرید شیر اطمینان کستل 3061/4C200، فشار تنظیمی، نوع مبرد، ظرفیت تخلیه و حداکثر فشار مجاز تجهیزات را بررسی کنید. مسیر تخلیه باید به‌صورت ایمن طراحی شود و از مسدود شدن آن جلوگیری شود. انتخاب و نصب شیر نیز باید مطابق دستورالعمل سازنده و استانداردهای ایمنی مرتبط انجام گیرد.
شیر اطمینان کستل Castel 3061/4C200 برای محافظت از سیستم‌های تبرید در برابر افزایش بیش از حد فشار استفاده می‌شود. اتصال ورودی ۱/۲ اینچ NPT، خروجی ۱/۲ اینچ G، سطح مقطع عبور جریان ۴۴٫۲ میلی‌متر مربع و ضریب تخلیه ۰٫۸۹ از مشخصات مدل پایه 3061/4C هستند. برای اطمینان از انتخاب صحیح، فشار تنظیمی دقیق نسخه 3061/4C200 باید با اطلاعات درج‌شده روی محصول یا گواهی کالیبراسیون مطابقت داده شود.
