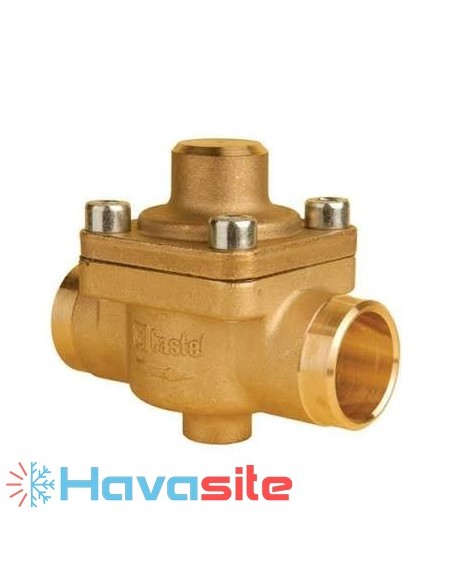

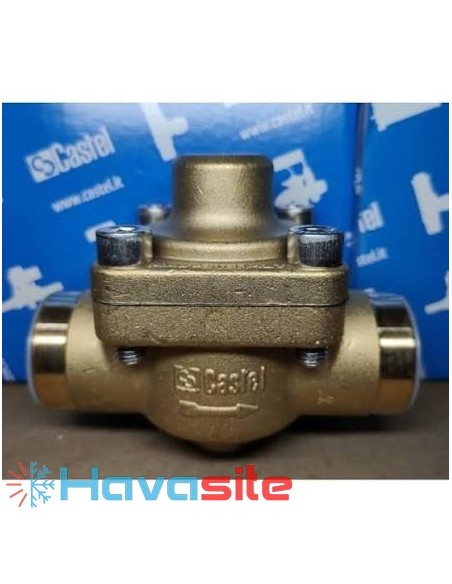

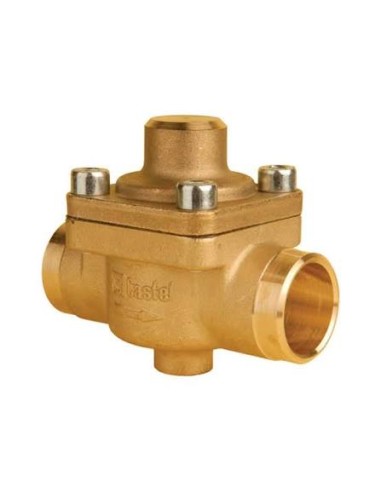

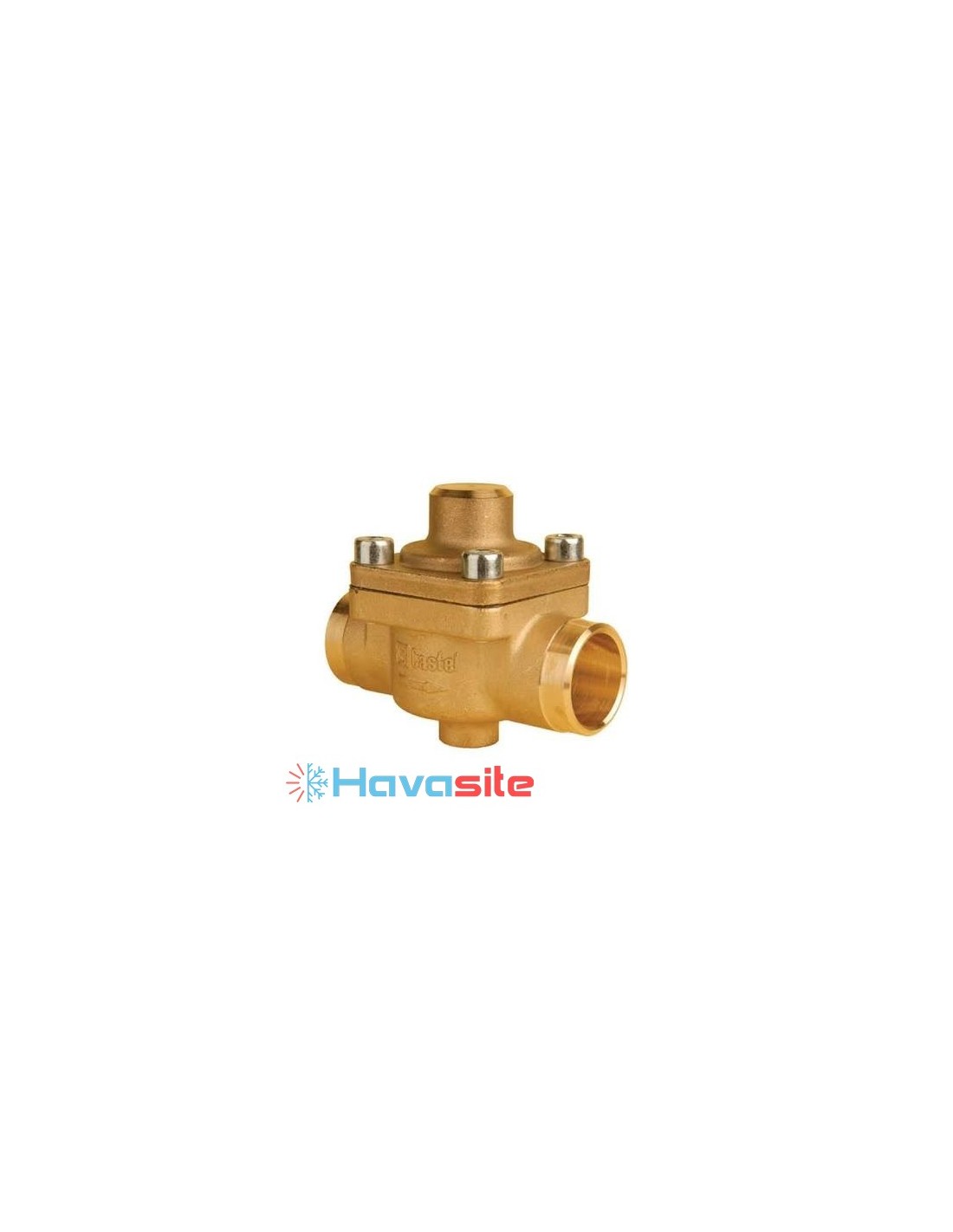

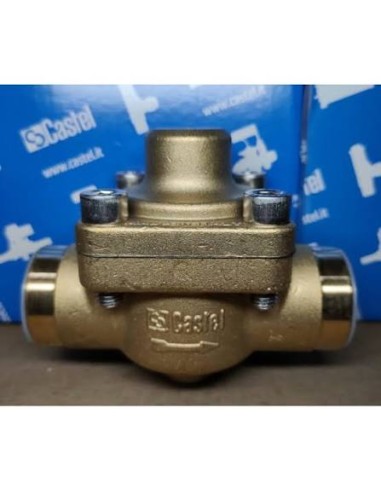

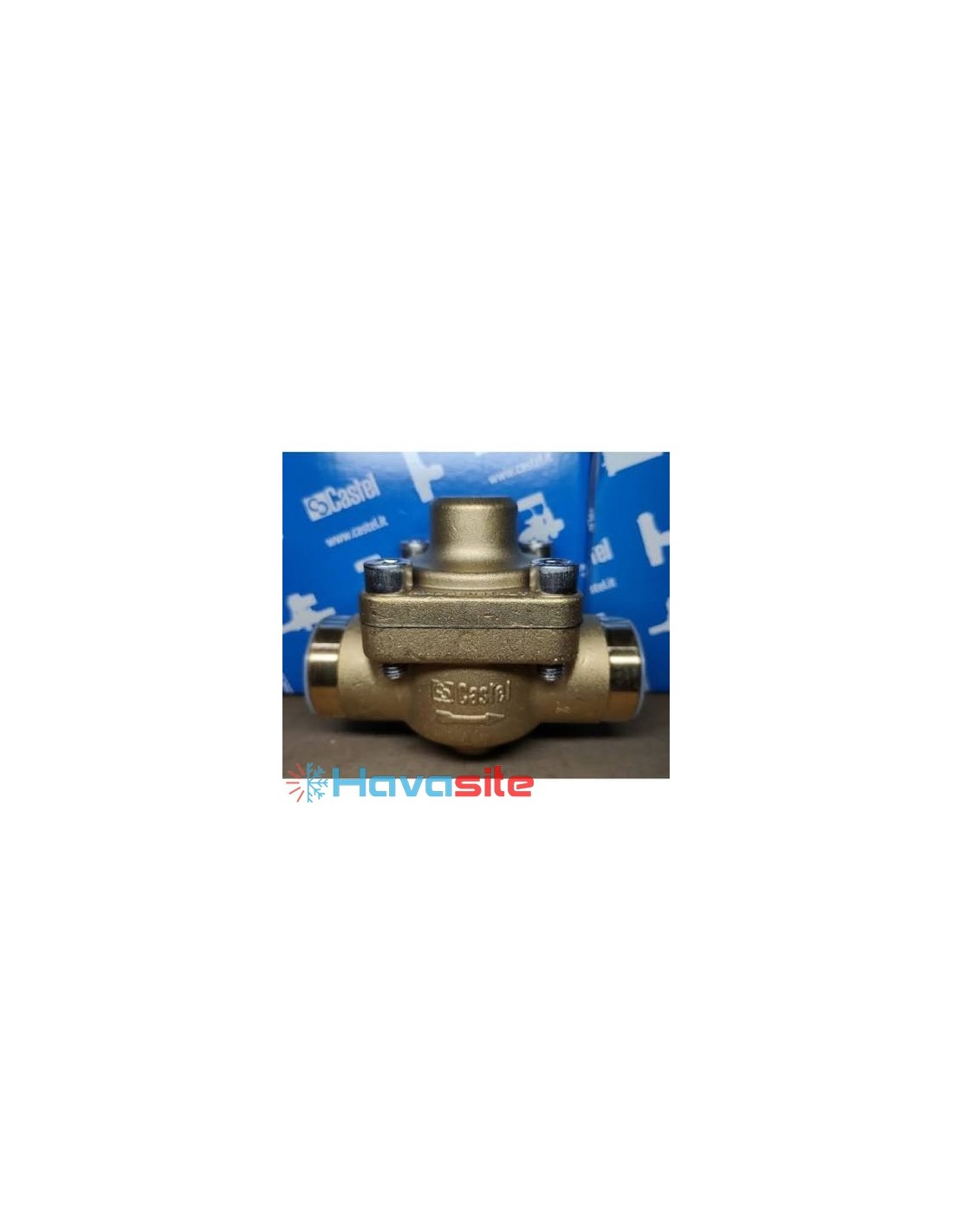

شیر یک‌طرفه مستقیم کستل Castel 3122/9

معرفی شیر یک‌طرفه مستقیم کستل Castel 3122/9

شیر یک‌طرفه مستقیم کستل (Castel 3122/9) یکی از قطعات مورد استفاده در سیستم‌های تبرید صنعتی و تجاری است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان طراحی شده است. این محصول از سری CLASSIC برند ایتالیایی کستل بوده و به دلیل اتصال جوشی و ظرفیت عبور جریان مناسب، در مدارهای برودتی متناسب با مشخصات فنی آن کاربرد دارد.

مشخصات فنی شیر یک‌طرفه کستل 3122/9

• برند: Castel (کستل)

• مدل: 3122/9

• سری محصول: CLASSIC

• نوع شیر: یک‌طرفه مستقیم

• نوع اتصال: جوشی مسی (ODS)

• سایز اتصال: ۱ و ۱/۸ اینچ

• قطر اتصال معادل: حدود ۲۸ میلی‌متر

• ضریب جریان (Kv): برابر با ۸٫۸ مترمکعب بر ساعت

• حداقل اختلاف فشار بازشدن: ۰٫۱ بار

• حداکثر فشار مجاز (PS): ۴۵ بار

• محدوده دمای کاری مبرد: از منفی ۳۵ تا مثبت ۱۶۰ درجه سانتی‌گراد

• ساختار داخلی: پیستون و فنر با نشیمنگاه آب‌بندی

عملکرد شیر یک‌طرفه مستقیم کستل

شیر یک‌طرفه Castel 3122/9 بر اساس اختلاف فشار در دو طرف شیر عمل می‌کند. هنگامی که فشار در جهت مجاز جریان به میزان کافی برسد، مکانیزم داخلی باز شده و اجازه عبور مبرد را می‌دهد. در صورت معکوس شدن جریان و ایجاد شرایط لازم، شیر بسته می‌شود و از برگشت مبرد جلوگیری می‌کند.

این عملکرد خودکار، بدون نیاز به فرمان الکتریکی مستقل، به حفظ جهت صحیح گردش مبرد و پایداری عملکرد مدار کمک می‌کند.

کاربردهای شیر یک‌طرفه Castel 3122/9

این مدل با اتصال جوشی ۱ و ۱/۸ اینچ برای مدارهایی مناسب است که به این سایز اتصال و ظرفیت جریان نیاز دارند. از کاربردهای متداول آن می‌توان به موارد زیر اشاره کرد:

• سیستم‌های تبرید صنعتی و تجاری

• سردخانه‌های نگهداری مواد غذایی و محصولات حساس به دما

• چیلرها و تجهیزات تهویه مطبوع

• خطوط گردش مبرد در تجهیزات سرمایشی

• مدارهایی که جلوگیری از برگشت مبرد در آن‌ها اهمیت دارد.

مزایای شیر یک‌طرفه مستقیم کستل 3122/9

• جلوگیری از جریان معکوس: کمک به حفظ جهت صحیح حرکت مبرد در مدار.

• اتصال جوشی: ایجاد اتصال ثابت و مناسب در لوله‌کشی مسی، در صورت اجرای صحیح جوشکاری.

• ظرفیت عبور جریان مناسب: ضریب جریان Kv برابر با ۸٫۸ مترمکعب بر ساعت.

• عملکرد خودکار: باز و بسته شدن مکانیزم داخلی بر اساس اختلاف فشار.

• کاربرد در سیستم‌های برودتی: قابل استفاده در مدارهای سازگار با فشار، دما و نوع مبرد مجاز محصول.

سازگاری با مبردها

این مدل برای استفاده در سیستم‌های دارای مبردهای متداول برودتی مانند R22، R134a، R404A، R407C، R410A و R507 معرفی شده است. سازگاری با مبردهای جدیدتر باید بر اساس مشخصات سازنده و شرایط کاری سیستم بررسی شود.

نکات مهم هنگام خرید و نصب

پیش از خرید شیر یک‌طرفه Castel 3122/9، سایز لوله، نوع مبرد، ظرفیت جریان و فشار طراحی مدار را بررسی کنید. رعایت جهت جریان مشخص‌شده روی بدنه نیز هنگام نصب ضروری است.

از آنجا که این مدل اتصال جوشی دارد، اجرای جوشکاری باید با رعایت دستورالعمل سازنده انجام شود. در این سری، گرمای بیش از حد می‌تواند به اجزای داخلی آسیب برساند؛ بنابراین رعایت روش صحیح نصب و کنترل دمای بدنه اهمیت دارد.

همچنین حداکثر فشار مجاز ۴۵ بار به معنای فشار معمول کارکرد سیستم نیست و انتخاب شیر باید بر اساس شرایط واقعی مدار انجام شود.

جمع‌بندی

شیر یک‌طرفه مستقیم کستل Castel 3122/9 قطعه‌ای برای جلوگیری از برگشت مبرد در سیستم‌های تبرید و تهویه مطبوع است. اتصال جوشی ۱ و ۱/۸ اینچ، ضریب جریان Kv برابر با ۸٫۸، حداقل اختلاف فشار بازشدن ۰٫۱ بار و حداکثر فشار مجاز ۴۵ بار از مشخصات مهم این مدل هستند. انتخاب صحیح و نصب اصولی آن می‌تواند به عملکرد مطمئن‌تر مدار برودتی کمک کند.
