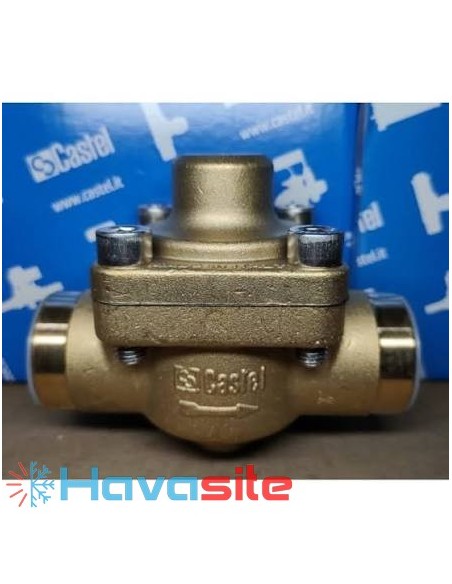

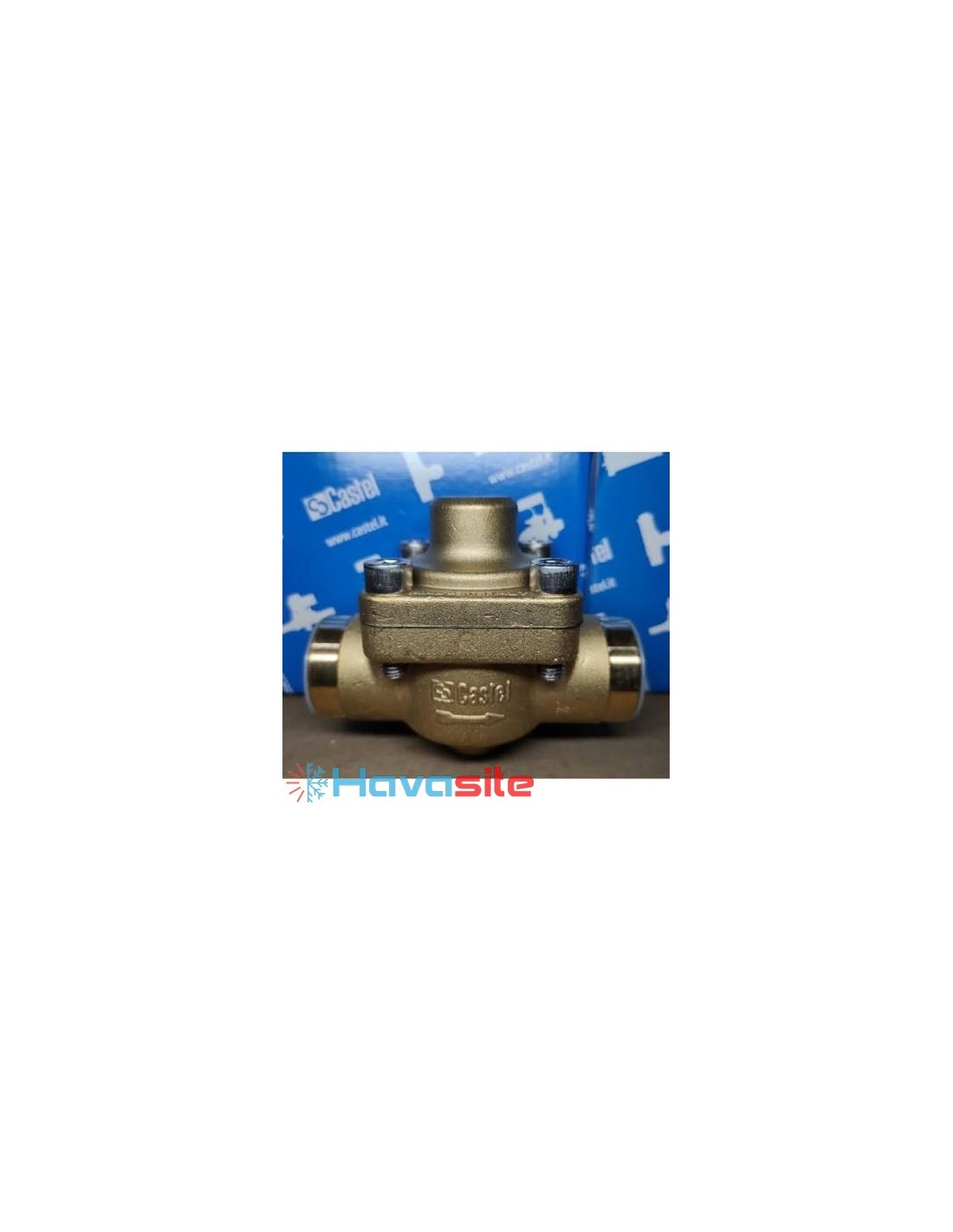

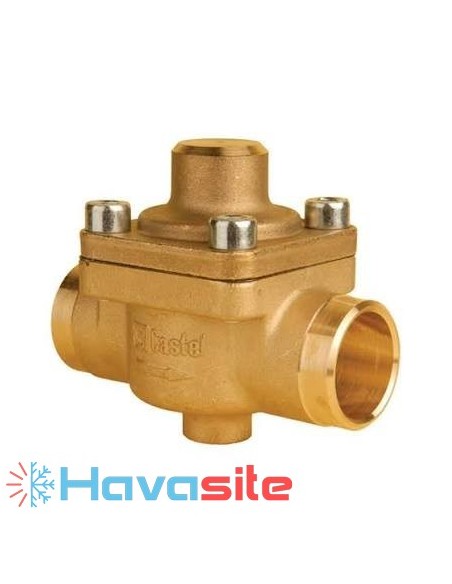

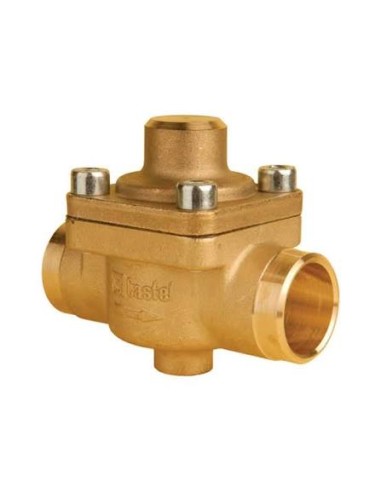

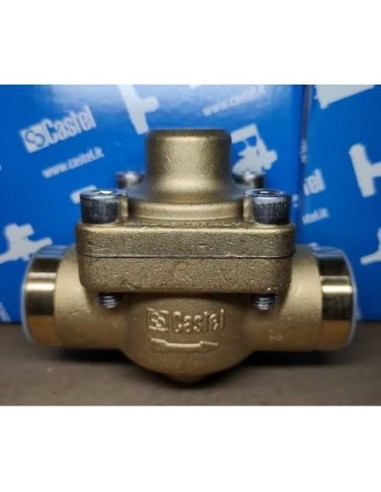

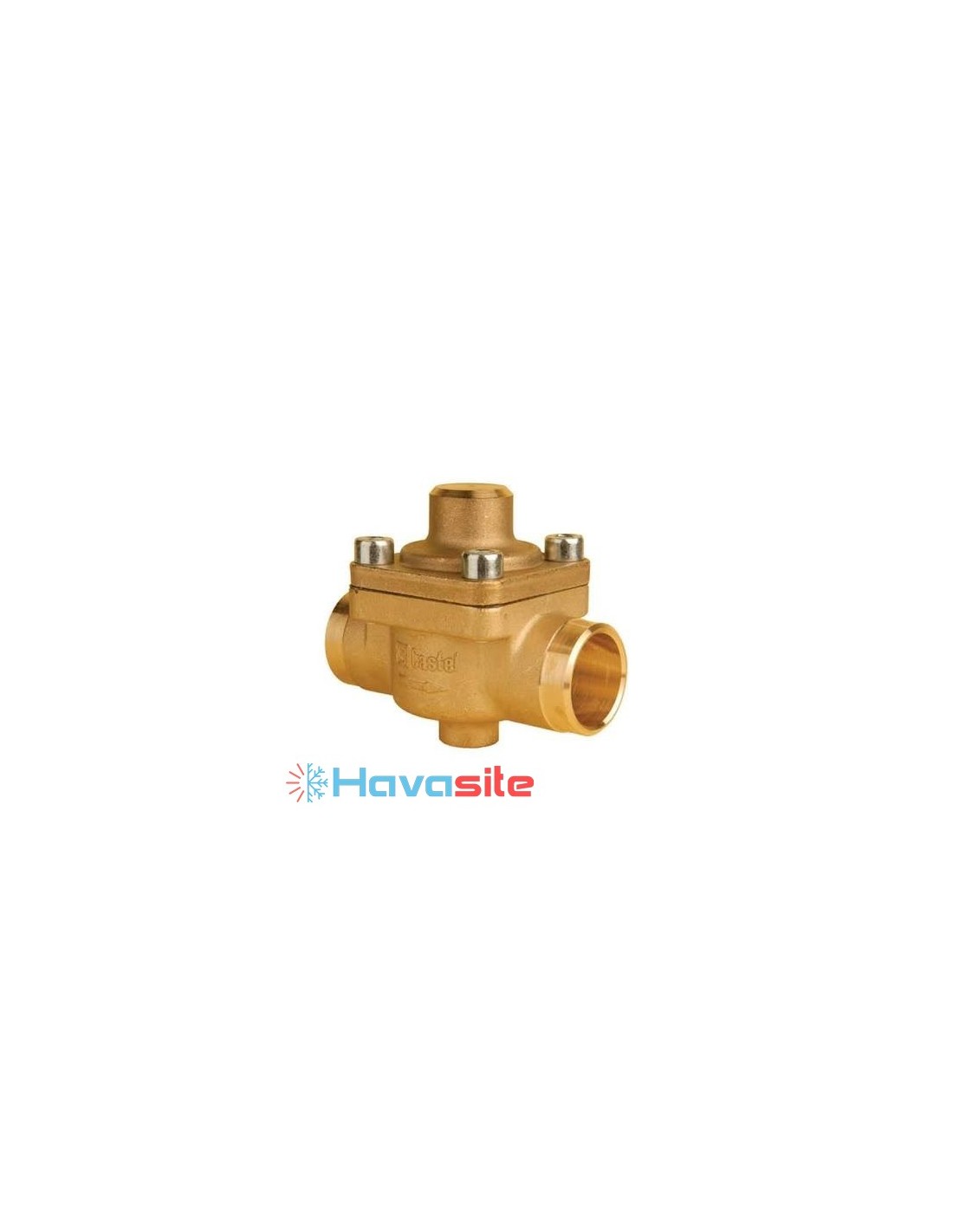

شیر یکطرفه مستقیم کستل Castel 3122/11 یکی از قطعات کاربردی در سیستم‌های تبرید صنعتی و تجاری است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان در مدار استفاده می‌شود. این محصول از سری CLASSIC برند معتبر کستل ایتالیا بوده و با اتصال جوشی مسی، برای نصب در خطوط لوله سیستم‌های برودتی طراحی شده است. عملکرد خودکار این شیر بر اساس اختلاف فشار انجام می‌شود و به حفظ جهت صحیح گردش مبرد و جلوگیری از جریان معکوس کمک می‌کند. شیر یکطرفه کستل مدل 3122/11 با اتصال جوشی ۱ و ۳/۸ اینچ، برای مدارهایی که به ظرفیت عبور جریان بالاتری نیاز دارند، گزینه‌ای مناسب محسوب می‌شود. انتخاب این محصول باید با توجه به نوع مبرد، فشار کاری، ظرفیت سیستم و مشخصات فنی سازنده انجام گیرد تا عملکرد مطمئن و پایداری در تجهیزات سرمایشی فراهم شود.
شیر یکطرفه مستقیم کستل Castel 3122/11 یکی از قطعات کاربردی در سیستم‌های تبرید صنعتی و تجاری است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان در مدار استفاده می‌شود. این محصول از سری CLASSIC برند معتبر کستل ایتالیا بوده و با اتصال جوشی مسی، برای نصب در خطوط لوله سیستم‌های برودتی طراحی شده است. عملکرد خودکار این شیر بر اساس اختلاف فشار انجام می‌شود و به حفظ جهت صحیح گردش مبرد و جلوگیری از جریان معکوس کمک می‌کند. شیر یکطرفه کستل مدل 3122/11 با اتصال جوشی ۱ و ۳/۸ اینچ، برای مدارهایی که به ظرفیت عبور جریان بالاتری نیاز دارند، گزینه‌ای مناسب محسوب می‌شود. انتخاب این محصول باید با توجه به نوع مبرد، فشار کاری، ظرفیت سیستم و مشخصات فنی سازنده انجام گیرد تا عملکرد مطمئن و پایداری در تجهیزات سرمایشی فراهم شود.
برند: Castel (کستل ایتالیا)
مدل: 3122/11
نوع محصول: شیر یکطرفه مستقیم
سری محصول: CLASSIC
نوع اتصال: جوشی مسی (ODS)
سایز اتصال: ۱ و ۳/۸ اینچ
قطر اتصال لوله: ۳۵ میلی‌متر
ضریب جریان (Kv): برابر با ۱۵٫۲ مترمکعب بر ساعت
حداقل اختلاف فشار بازشدن کامل: ۰٫۱ بار
حداکثر فشار مجاز (PS): ۴۵ بار
محدوده دمای کاری اعلام‌شده در کاتالوگ: از منفی ۳۵ تا مثبت ۱۶۰ درجه سانتی‌گراد
جنس بدنه: برنج فورج‌شده
جنس فنر: فولاد ضدزنگ
جنس نشیمنگاه آب‌بندی: PTFE
شیر یکطرفه Castel 3122/11 با استفاده از مکانیزم داخلی پیستونی و فنر، عبور مبرد را در جهت مجاز امکان‌پذیر می‌کند و در شرایط جریان معکوس، مسیر را می‌بندد. این عملکرد خودکار به جلوگیری از برگشت مبرد و حفظ شرایط مناسب گردش سیال در مدار تبرید کمک می‌کند.
این مدل با اتصال جوشی ۳۵ میلی‌متری برای سیستم‌های برودتی دارای لوله‌کشی سازگار با این سایز مناسب است. کاربردهای آن شامل موارد زیر می‌شود:
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌های بزرگ و تجهیزات نگهداری مواد غذایی
چیلرها و سامانه‌های تهویه مطبوع
خطوط مکش، دهش یا مایع، متناسب با طراحی مدار
مدارهایی که جلوگیری از برگشت جریان مبرد در آن‌ها ضروری است.
اتصال جوشی مقاوم: مناسب برای نصب در خطوط لوله مسی سازگار.
ظرفیت عبور جریان بالا: ضریب Kv برابر با ۱۵٫۲ برای انتخاب و محاسبات جریان.
آب‌بندی مناسب: استفاده از نشیمنگاه PTFE در ساختار داخلی.
عملکرد خودکار: بدون نیاز به فرمان الکتریکی مستقل.
تحمل فشار مناسب: حداکثر فشار مجاز ۴۵ بار، در محدوده شرایط تعریف‌شده توسط سازنده.
پیش از انتخاب این مدل، قطر واقعی لوله، نوع مبرد، ظرفیت جریان و فشار طراحی سیستم را بررسی کنید. جهت جریان درج‌شده روی بدنه باید رعایت شود و جوشکاری نیز باید با روش مناسب انجام گیرد تا از آسیب حرارتی به اجزای داخلی جلوگیری شود.
همچنین، حداکثر فشار مجاز شیر با فشار معمول کارکرد مدار یکسان نیست؛ بنابراین انتخاب آن باید بر اساس شرایط واقعی سیستم و الزامات ایمنی انجام شود.
شیر یکطرفه مستقیم کستل Castel 3122/11 برای کنترل جهت جریان مبرد و جلوگیری از برگشت آن در سیستم‌های تبرید کاربرد دارد. اتصال جوشی ۳۵ میلی‌متری، ضریب جریان Kv برابر با ۱۵٫۲ و حداکثر فشار مجاز ۴۵ بار از مهم‌ترین مشخصات این مدل هستند. این محصول برای مدارهایی مناسب است که به این سایز اتصال و ظرفیت جریان نیاز دارند.
