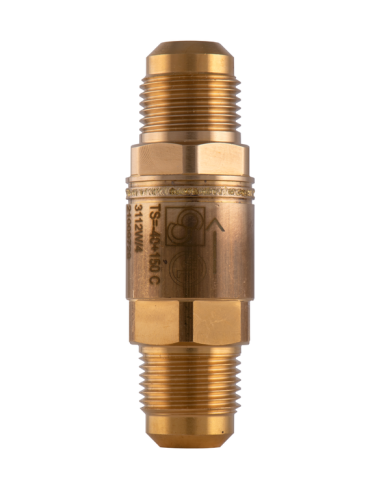

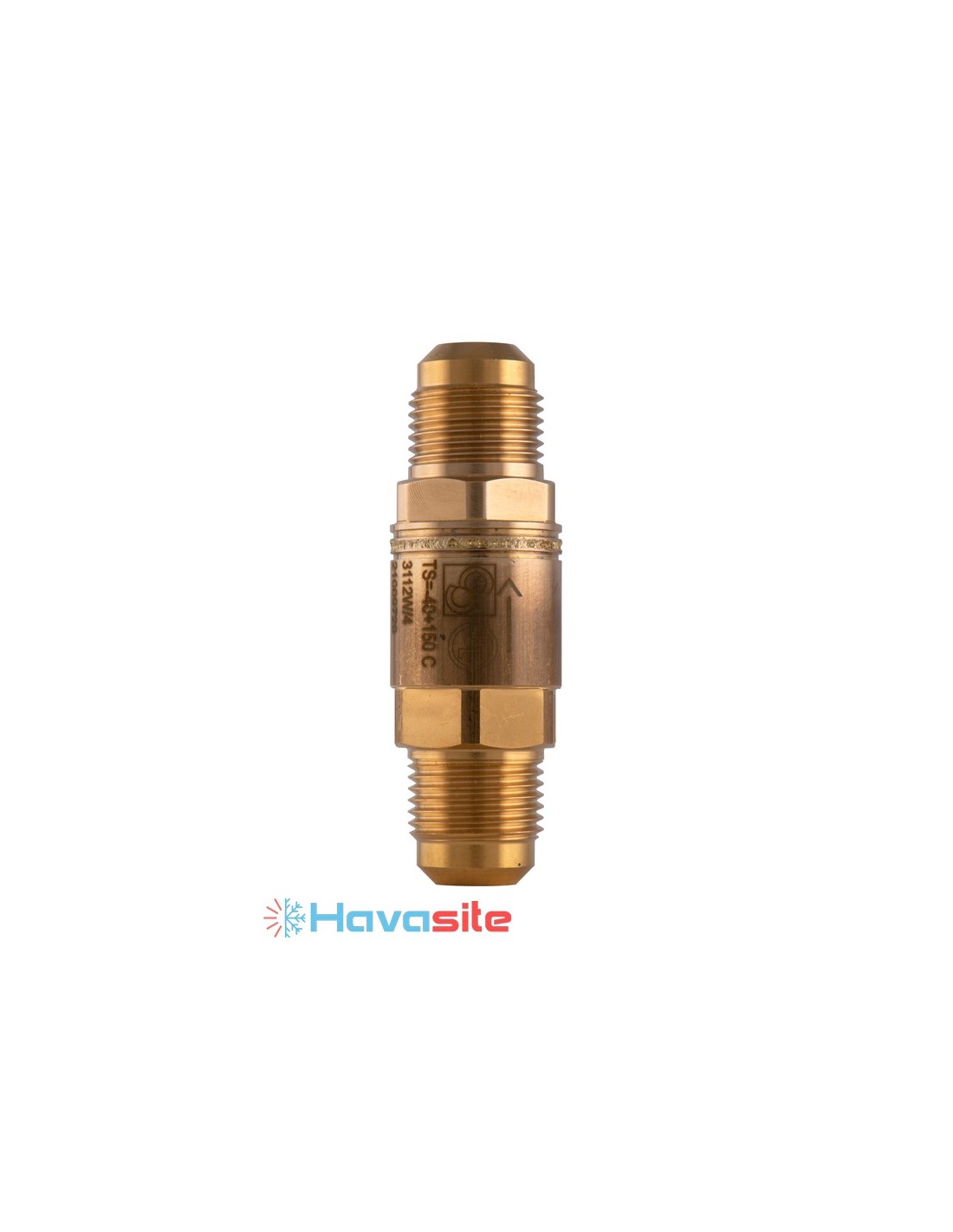

شیر یک‌طرفه مستقیم کستل Castel 3112W/5

معرفی شیر یک‌طرفه مستقیم کستل Castel 3112W/5

شیر یک‌طرفه مستقیم کستل (Castel 3112W/5) یکی از قطعات کاربردی در سیستم‌های تبرید و تهویه مطبوع است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان مورد استفاده قرار می‌گیرد. این محصول از سری شیرهای یک‌طرفه خط CLASSIC برند کستل ایتالیا است و با اتصال فلر SAE طراحی شده است.

این شیر با کنترل جهت جریان مبرد، به عملکرد صحیح مدارهای برودتی کمک می‌کند و در تجهیزاتی مانند سردخانه‌ها، سیستم‌های سرمایشی صنعتی و تجاری و برخی چیلرها کاربرد دارد.

مشخصات فنی شیر یک‌طرفه کستل 3112W/5

• برند: Castel (کستل)

• مدل: 3112W/5

• نوع قطعه: شیر یک‌طرفه مستقیم

• سری محصول: CLASSIC

• نوع اتصال: مهره‌ای فلر SAE

• سایز اتصال: ۵/۸ اینچ

• ضریب جریان (Kv): برابر با ۳٫۳ مترمکعب بر ساعت

• حداقل اختلاف فشار برای بازشدن کامل: ۰٫۰۴ بار

• حداکثر فشار مجاز (PS): ۵۰ بار

• محدوده دمای کاری: از منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد

عملکرد شیر یک‌طرفه مستقیم کستل

شیر یک‌طرفه Castel 3112W/5 بر اساس اختلاف فشار در دو طرف شیر عمل می‌کند. هنگامی که فشار در جهت مجاز جریان شرایط لازم را فراهم کند، شیر باز شده و مبرد از آن عبور می‌کند. در صورت معکوس شدن جریان و ایجاد اختلاف فشار مناسب، شیر بسته می‌شود و از برگشت مبرد جلوگیری می‌کند.

این عملکرد خودکار، بدون نیاز به فرمان الکتریکی مستقل، به حفظ جهت صحیح گردش مبرد در مدار کمک می‌کند.

کاربردهای شیر یک‌طرفه Castel 3112W/5

این مدل با توجه به سایز اتصال و ظرفیت عبور جریان، در سیستم‌های برودتی متناسب با مشخصات فنی آن قابل استفاده است. مهم‌ترین کاربردهای آن عبارت‌اند از:

• سیستم‌های تبرید صنعتی و تجاری

• سردخانه‌های نگهداری مواد غذایی و محصولات حساس به دما

• چیلرها و تجهیزات تهویه مطبوع

• مدارهای گردش مبرد در تجهیزات سرمایشی

• خطوط لوله‌ای که به جلوگیری از برگشت جریان مبرد نیاز دارند

سازگاری با مبردهای مختلف

شیر یک‌طرفه کستل 3112W/5 برای استفاده در مدارهای دارای مبردهای مشخص‌شده در سری CLASSIC، از جمله موارد زیر معرفی شده است:

• R22

• R134a

• R404A

• R407C

• R410A

• R507

• R1234ze

• R448A و R449A

• R450A، R452A و R513A

انتخاب نهایی باید با توجه به نوع مبرد، شرایط فشار و دمای سیستم و تأیید سازگاری محصول با کاربرد موردنظر انجام شود.

مزایای شیر یک‌طرفه مستقیم کستل 3112W/5

• جلوگیری از برگشت مبرد: کمک به حفظ جهت صحیح جریان در مدار برودتی.

• اتصال فلر ۵/۸ اینچ: مناسب برای لوله‌کشی‌های دارای اتصالات سازگار با این سایز.

• عملکرد خودکار: باز و بسته شدن شیر بر اساس شرایط فشار مدار.

• ظرفیت عبور جریان مناسب: ضریب جریان Kv برابر با ۳٫۳، برای انتخاب و محاسبات متناسب با شرایط کاری سیستم.

• محدوده دمایی گسترده: امکان استفاده در محدوده دمایی اعلام‌شده برای محصول.

• طراحی مستقیم: مناسب برای نصب در مسیر لوله‌کشی مدارهای تبرید.

نکات مهم هنگام خرید و نصب

پیش از خرید شیر یک‌طرفه Castel 3112W/5 باید سایز اتصال، نوع مبرد، فشار کاری و ظرفیت جریان موردنیاز سیستم بررسی شود. همچنین رعایت جهت جریان مشخص‌شده روی بدنه شیر و اجرای صحیح اتصالات برای جلوگیری از نشتی و اختلال در عملکرد ضروری است.

حداکثر فشار مجاز ۵۰ بار به معنای فشار معمول کارکرد سیستم نیست؛ بنابراین، انتخاب شیر باید بر اساس فشار طراحی مدار و الزامات ایمنی تجهیزات انجام شود.

جمع‌بندی

شیر یک‌طرفه مستقیم کستل Castel 3112W/5 قطعه‌ای مناسب برای کنترل جهت جریان مبرد و جلوگیری از برگشت آن در سیستم‌های تبرید و تهویه مطبوع است. اتصال فلر ۵/۸ اینچ، ضریب جریان Kv برابر با ۳٫۳ و محدوده دمای کاری منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد از مشخصات مهم این مدل هستند. انتخاب صحیح و نصب اصولی آن می‌تواند به افزایش اطمینان عملکرد مدار برودتی کمک کند.
