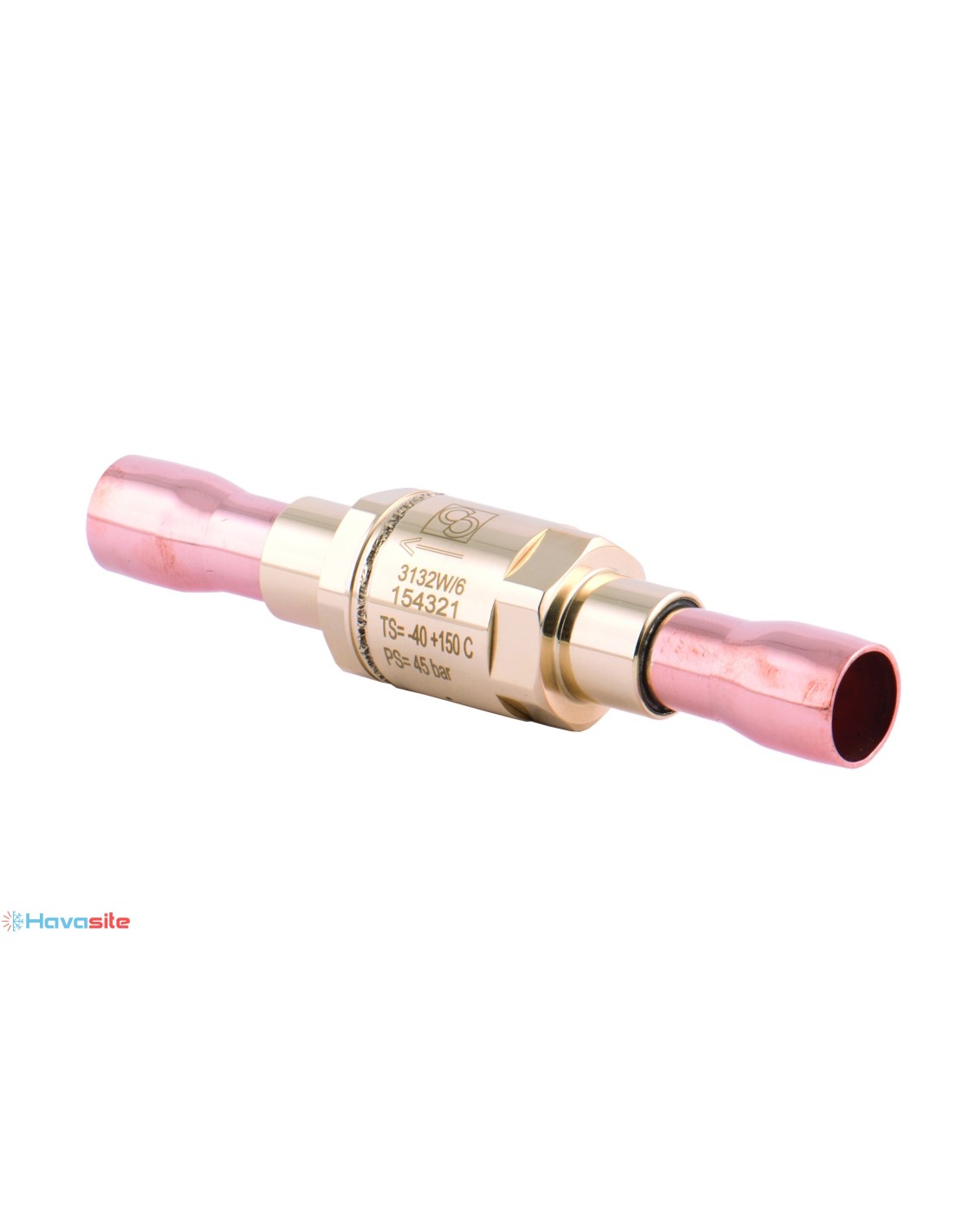

شیر یکطرفه مستقیم کستل Castel 3132W/6
شیر یکطرفه مستقیم کستل Castel 3132W/6 یکی از قطعات کاربردی در سیستم‌های تبرید و تهویه مطبوع است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان در مدار طراحی شده است. این محصول از سری CLASSIC برند ایتالیایی کستل (Castel) بوده و با اتصال جوشی مسی ۳/۴ اینچ، برای نصب در خطوط لوله سازگار با این سایز مورد استفاده قرار می‌گیرد. عملکرد خودکار شیر بر اساس اختلاف فشار انجام می‌شود و به حفظ جهت صحیح گردش مبرد و جلوگیری از جریان معکوس کمک می‌کند. این مدل با ضریب جریان Kv برابر با ۵ مترمکعب بر ساعت، برای سیستم‌های برودتی صنعتی و تجاری که به ظرفیت عبور جریان متناسب نیاز دارند، گزینه‌ای قابل بررسی است.
مشخصات فنی شیر یکطرفه کستل 3132W/6
-
برند: Castel (کستل ایتالیا)
-
-
نوع محصول: شیر یکطرفه مستقیم
-
-
نوع اتصال: جوشی مسی (ODS)
-
-
ضریب جریان (Kv): ۵ مترمکعب بر ساعت
-
حداقل اختلاف فشار برای بازشدن کامل: ۰٫۰۴ بار
-
حداکثر فشار مجاز (PS): ۵۰ بار
-
محدوده دمای کاری: از منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
عملکرد و کاربردهای شیر یکطرفه کستل
این شیر با مکانیزم داخلی فنری، در صورت فراهم بودن اختلاف فشار مناسب اجازه عبور مبرد را می‌دهد و در شرایط جریان معکوس، مسیر را می‌بندد. کاربردهای متداول آن شامل سیستم‌های تبرید صنعتی و تجاری، سردخانه‌ها، چیلرها و تجهیزات تهویه مطبوع است. امکان استفاده در خطوط مکش، دهش یا مایع باید با توجه به طراحی مدار و شرایط کاری بررسی شود.
مزایای شیر یکطرفه مستقیم کستل 3132W/6
-
جلوگیری از برگشت مبرد: کمک به حفظ جهت صحیح جریان در مدار.
-
اتصال جوشی مسی: مناسب برای نصب در لوله‌کشی سازگار با سایز ۳/۴ اینچ.
-
عملکرد خودکار: بدون نیاز به فرمان الکتریکی مستقل.
-
بدنه برنجی و فنر استنلس استیل: طراحی مناسب برای کاربردهای برودتی.
-
نشیمنگاه PTFE: کمک به آب‌بندی مکانیزم داخلی شیر.
سازگاری با مبردها
طبق مشخصات سازنده، این مدل برای استفاده با مبردهایی مانند R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی ترکیبات جدیدتر نظیر R448A، R449A، R450A، R452A و R513A معرفی شده است. سازگاری نهایی باید با توجه به مبرد مورد استفاده و مشخصات نسخه محصول تأیید شود.
نکات مهم هنگام خرید و نصب
پیش از خرید شیر یکطرفه Castel 3132W/6، سایز لوله، نوع مبرد، ظرفیت جریان و فشار طراحی سیستم را بررسی کنید. جهت جریان مشخص‌شده روی بدنه باید رعایت شود و هنگام جوشکاری نیز لازم است از انتقال حرارت بیش از حد به اجزای داخلی جلوگیری شود. انتخاب ظرفیت نامناسب ممکن است باعث افت فشار یا ایجاد صدا و لرزش در شرایط کاری خاص شود.
جمع‌بندی
شیر یکطرفه مستقیم کستل Castel 3132W/6 برای کنترل جهت جریان مبرد و جلوگیری از برگشت آن در مدارهای تبرید و تهویه مطبوع کاربرد دارد. اتصال جوشی ۳/۴ اینچ، ضریب جریان Kv برابر با ۵ و محدوده دمای کاری منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد از مشخصات اصلی آن هستند. انتخاب صحیح و نصب اصولی این شیر می‌تواند به عملکرد مطمئن‌تر تجهیزات سرمایشی کمک کند.
