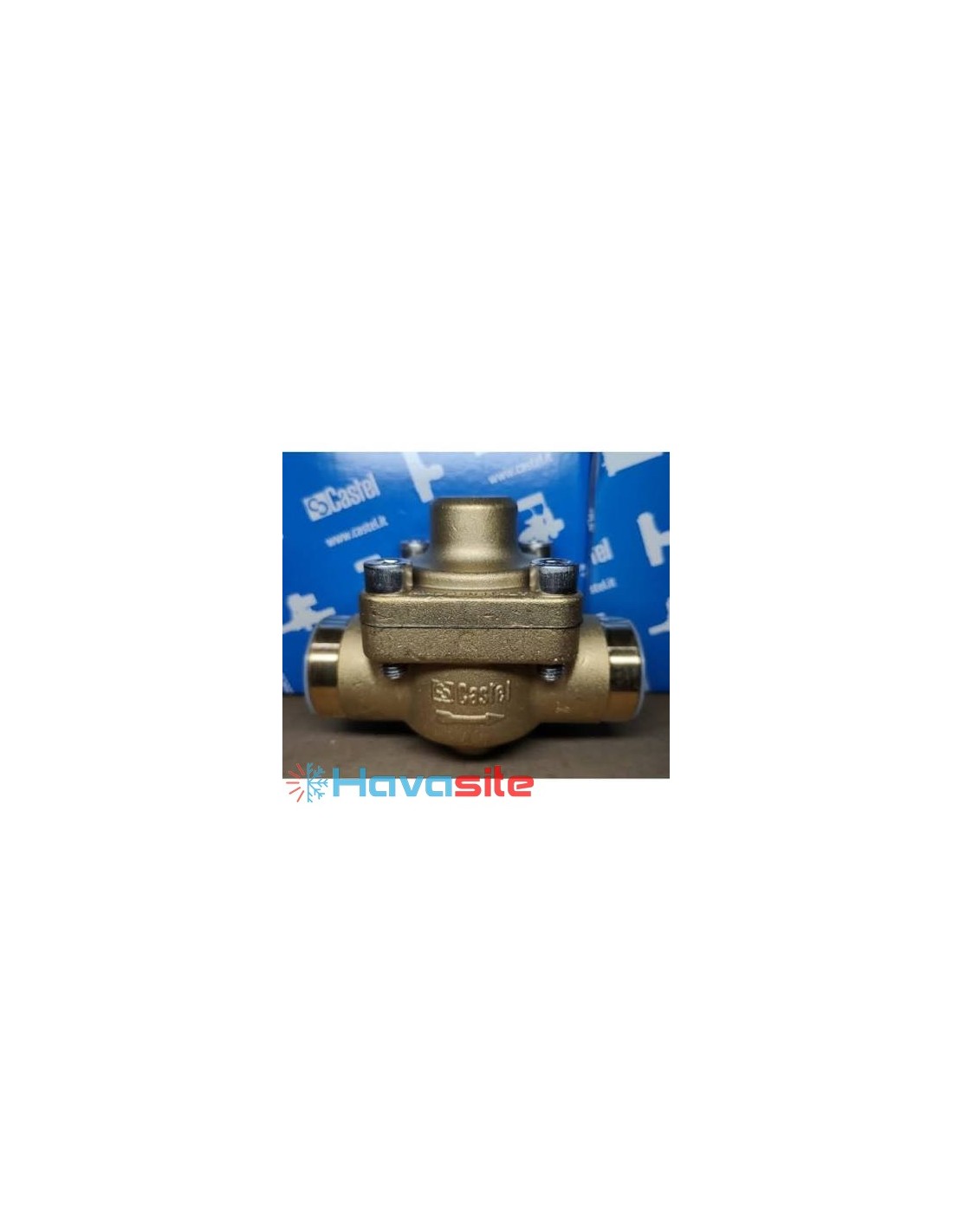

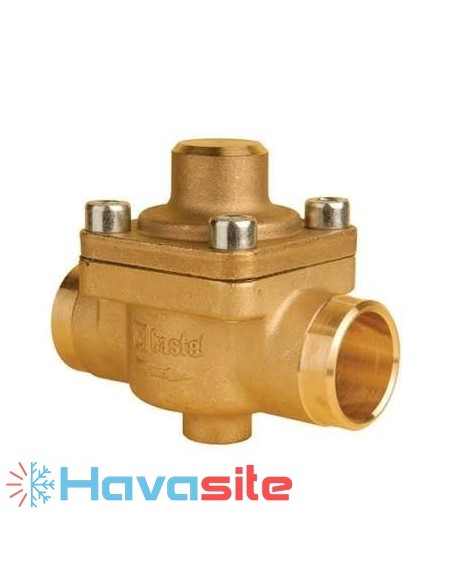

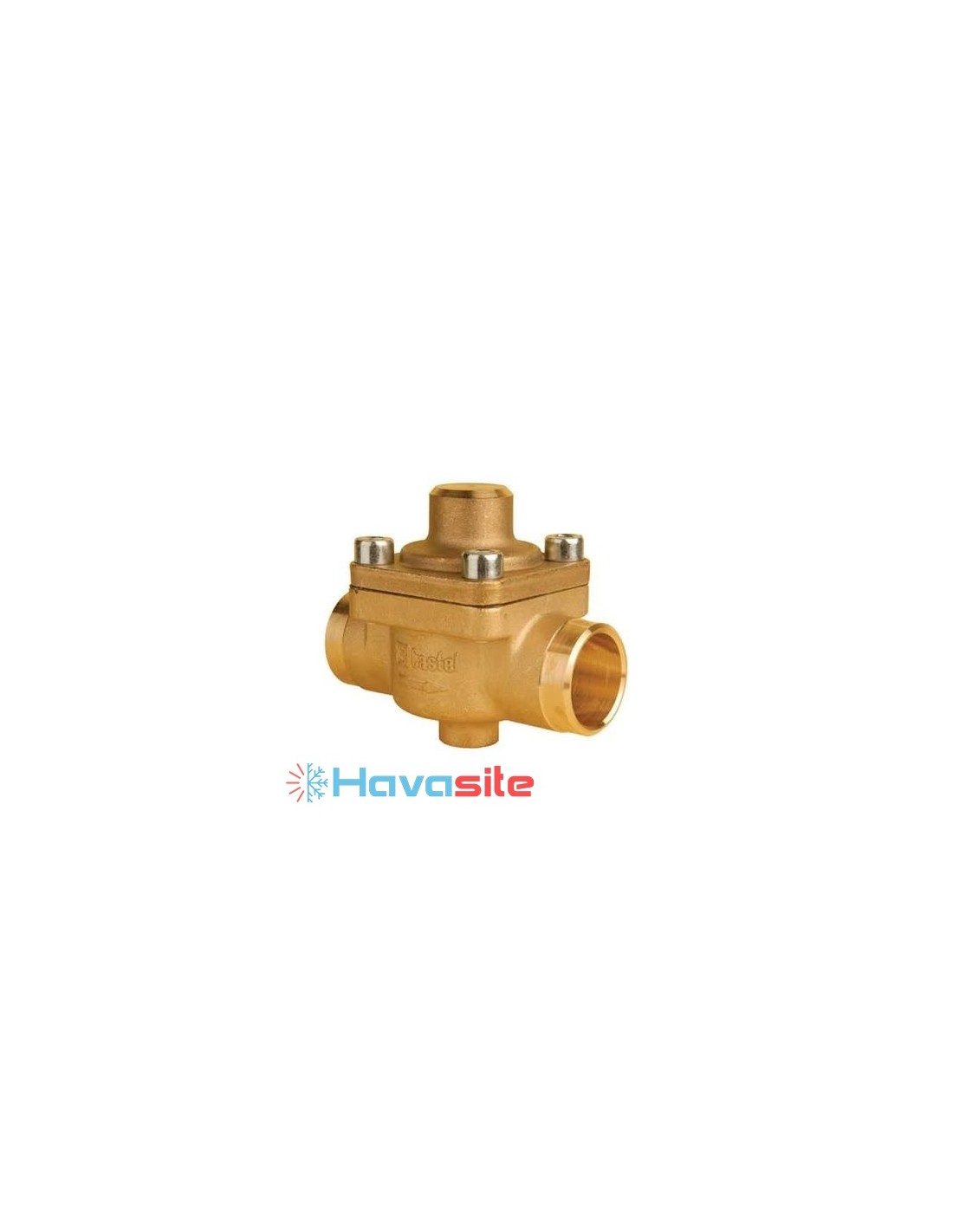

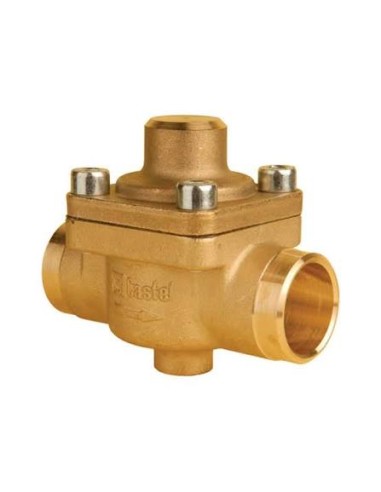

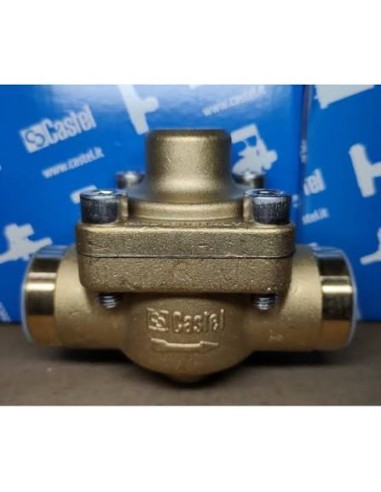

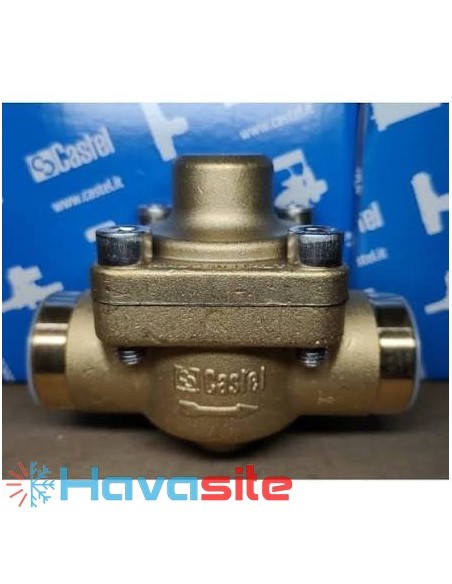

شیر یکطرفه مستقیم کستل (Castel 3122/7) از قطعات مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان به کار می‌رود. این نوع شیر با عملکرد خودکار و بر اساس اختلاف فشار در مدار، به حفظ جهت صحیح حرکت مبرد کمک می‌کند.
شیر یکطرفه مستقیم کستل (Castel 3122/7) از قطعات مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است که برای عبور مبرد در یک جهت و جلوگیری از برگشت جریان به کار می‌رود. این نوع شیر با عملکرد خودکار و بر اساس اختلاف فشار در مدار، به حفظ جهت صحیح حرکت مبرد کمک می‌کند.
برند ایتالیایی کستل (Castel) در زمینه تولید قطعات کنترلی و شیرآلات مورد استفاده در سیستم‌های برودتی فعالیت دارد. انتخاب مدل مناسب از محصولات این برند باید بر اساس نوع مبرد، فشار کاری، ظرفیت جریان و نوع اتصال موردنیاز انجام شود.
برند: Castel (کستل)
مدل: 3122/7
نوع محصول: شیر یکطرفه مستقیم
سری محصول: CLASSIC
نوع اتصال: جوشی مسی (ODS)
سایز اتصال: ۷/۸ اینچ
ضریب جریان (Kv): برابر با ۶٫۶ مترمکعب بر ساعت
حداقل اختلاف فشار بازشدن: ۰٫۱ بار
حداکثر فشار مجاز: ۴۵ بار
محدوده دمای کاری: بسته به نسخه محصول و مشخصات سازنده، باید پیش از خرید تأیید شود.
شیر یکطرفه Castel 3122/7 با استفاده از مکانیزم داخلی شامل پیستون و فنر، جریان مبرد را در جهت تعیین‌شده کنترل می‌کند. با ایجاد اختلاف فشار کافی، مسیر عبور باز می‌شود و مبرد از شیر عبور می‌کند. هنگامی که جریان معکوس شود، مکانیزم داخلی به بسته‌شدن شیر کمک می‌کند تا از برگشت مبرد جلوگیری شود.
این عملکرد خودکار، نیاز به فرمان الکتریکی مستقل ندارد و به حفظ شرایط مناسب جریان در مدار تبرید کمک می‌کند.
این مدل به دلیل اتصال جوشی ۷/۸ اینچ، برای استفاده در خطوط لوله متناسب با این سایز در سیستم‌های برودتی طراحی شده است. کاربردهای متداول آن عبارت‌اند از:
سیستم‌های تبرید صنعتی و تجاری
سردخانه‌ها و تجهیزات نگهداری مواد غذایی
چیلرها و سیستم‌های تهویه مطبوع
خطوط مکش، دهش و مایع در مدارهای تبرید، با توجه به شرایط طراحی
مدارهایی که جلوگیری از برگشت مبرد در آن‌ها ضروری است.
اتصال جوشی ۷/۸ اینچ: مناسب برای نصب در لوله‌کشی مسی با سایز سازگار.
بدنه برنجی: طراحی‌شده برای استفاده در تجهیزات برودتی.
نشیمنگاه PTFE: کمک به آب‌بندی مناسب مکانیزم داخلی شیر.
فنر استنلس استیل: بخشی از مکانیزم باز و بسته‌شدن شیر.
عملکرد خودکار: کنترل جریان بدون نیاز به فرمان الکتریکی.
ضریب جریان مناسب: مقدار Kv برابر با ۶٫۶ برای محاسبات و انتخاب شیر متناسب با ظرفیت مدار.
این مدل برای استفاده در سیستم‌های دارای مبردهای متداولی مانند R22، R134a، R404A، R407C، R410A و R507 معرفی شده است. همچنین برخی مبردهای جدیدتر نیز ممکن است در محدوده کاربرد نسخه‌های جدید این محصول قرار گیرند. سازگاری دقیق باید بر اساس مشخصات سازنده، نوع مبرد و فشار کاری سیستم بررسی شود.
پیش از خرید شیر یکطرفه Castel 3122/7، به سایز اتصال جوشی، نوع مبرد، ظرفیت عبور جریان و فشار طراحی سیستم توجه کنید. هنگام نصب نیز جهت جریان مشخص‌شده روی بدنه باید رعایت شود.
همچنین باید از نصب شیر در وضعیتی که با دستورالعمل سازنده مغایرت دارد، خودداری کرد. رعایت شرایط نصب و استفاده از روش صحیح جوشکاری، از آسیب به قطعات داخلی و بروز نشتی جلوگیری می‌کند.
شیر یکطرفه مستقیم کستل Castel 3122/7 قطعه‌ای برای جلوگیری از برگشت مبرد در سیستم‌های تبرید و تهویه مطبوع است. اتصال جوشی ۷/۸ اینچ، ضریب جریان Kv برابر با ۶٫۶، نشیمنگاه PTFE و مکانیزم فنری از ویژگی‌های مهم این مدل هستند. انتخاب صحیح شیر بر اساس ظرفیت سیستم و رعایت اصول نصب، به عملکرد مطمئن‌تر مدار برودتی کمک می‌کند.
