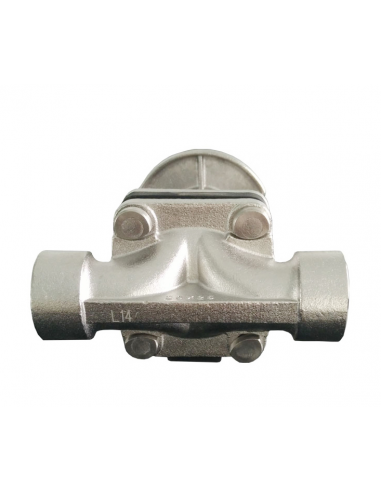

شیر دیافراگمی Saunders
فروش شیر دیافراگمی Saunders
شیر دیافراگمی ساندرز ساخت کشور انگلستان می باشد و برای باز و بسته کردن و تنظیم مسیر جریان مورد استفاده قرار می گیرد. این شیرها برای سیالات غلیظ و رسوب پذیر نیز استفاده می شوند.
مشخصات فنی دیافراگم ولو ساندرز
درباره شیر دیافراگمی ساندرز
شیر دیافراگمی ساندرز محصول کشور انگلستان است. ساختار این شیرها به گونه ای است که برای باز و بسته کردن و تنظیم میزان دبی سیال مورد استفاده قرار می گیرد. شیر دیافراگمی از یک دیسک قابل انعطاف در درون بدنه و سیت منحنی شکل تشکیل شده است. به دلیل وجود ساختار الاستومری موجود در این شیرها موقع پایین آمدن دیسک، دیافراگم شکل سیت شیر را به خود گرفته و آب بندی کامل را انجام می دهد. در این شیرها دیافراگم به وسیله ی میله ای که STUD نامیده می شود به عملگر و یا دسته شیر متصل می باشد و زمانی که آب بندی کامل نیاز است عملگر شیر قسمت دیسک و دیافراگم را به سمت نشیمنگاه شیر هدایت می کند و دیافراگم به حالت سیت شیر در می آید و آب بندی کامل انجام می شود. قسمت دیافراگم شیر از یک پرده پلاستیکی قابل ارتجاع تشکیل شده است که با حرکت دسته شیر می توان دبی سیال را کم یا زیاد نمود. شیرهای دیافراگمی ساندرز در دو نوع با برامدگی داخلی و بدون برامدگی داخلی موجود می باشد.
شیر دیافراگمی ساندرز سری A (یا Saunders A Type)
نمای برش خورده شیر ساندرز سری A
مشخصات فنی شیر دیافراگمی ساندرز سری A
عملگر
دیافراگم
بدنه
- فلنجی و رزوه ای
- با برآمدگی و بدون برآمدگی
- چدن، چدن نشکن، استنلس استیل
ابعاد شیر دیافراگمی ساندرز سری A
نمودار دما و فشار برای چدن ریخته گری و چدن نشکن
نمودار دما و فشار برای کربن استیل و استنلس استیل
مشخصات ابعادی فلنج شیر دیافراگمی ساندرز سری A
شیر دیافراگمی ساندرز سری KB یا (Saunders Diaphragm Valve KB Type)
نمای برش خورده شیر دیافراگمی ساندرز سری KB
مشخصات فنی شیر دیافراگمی ساندرز سری KB
عملگر
دیافراگم
بدنه
- فلنجی و رزوه ای
- با برآمدگی و بدون برآمدگی
- چدن، چدن نشکن، استنلس استیل
ابعاد شیر دیافراگمی ساندرز سری KB
ابعاد فلنج دیافراگم ولو ساندرز سری KB
نمودار دما و فشار شیر دیافراگمی ساندرز سری KB
مزایا شیر دیافراگمی ساندرز
شیر دیافراگمی ساندرز از کیفیت بالایی برخوردار است و برای عبور سیالات غلیظ و رسوب پذیر استفاده می شود. ساختار شیرهای دیافراگمی به گونه ای می باشد که ذرات ریز موجود در سیال باعث مسدود شدن شیر نشده و به راحتی از آن عبور می کنند. این مزیت کاربرد این گونه از شیرها را در صنعت افزایش داده است. استفاده از این شیر به دلیل باز و بست و تعمیر آسان باعث صرفه جویی در وقت و هزینه می شود.
کاربرد شیر دیافراگمی ساندرز
- صنایع شیمیایی
- صنایع دارویی
- صنایع پتروشیمی
- صنایع دریایی
- معادن
- صنایع غذایی
- کارخانه کاشی و سرامیک
