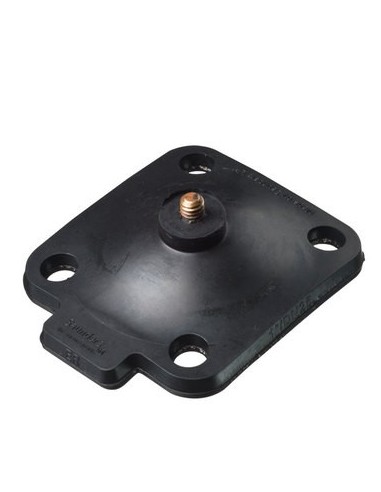

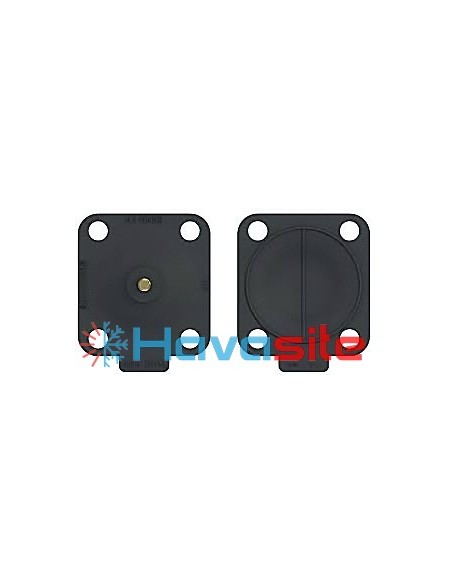

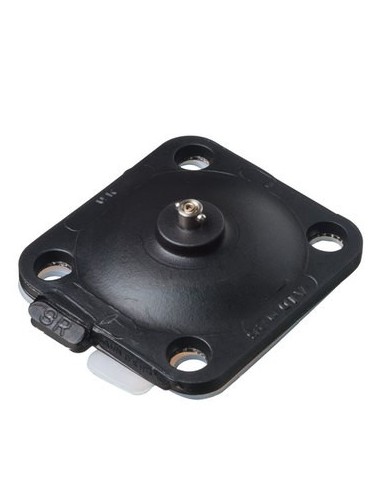

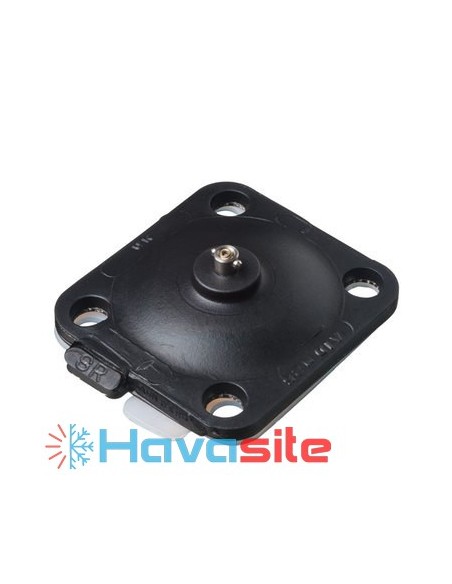

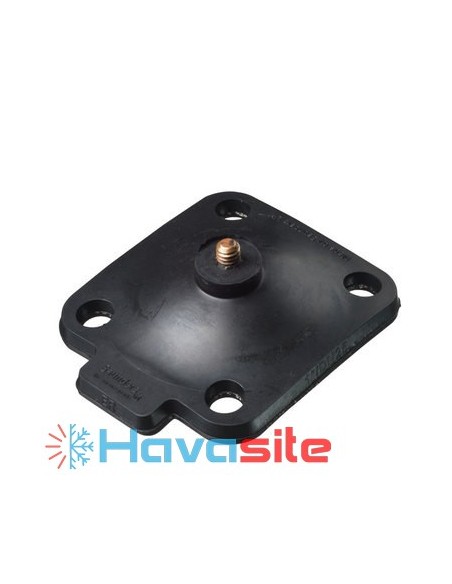

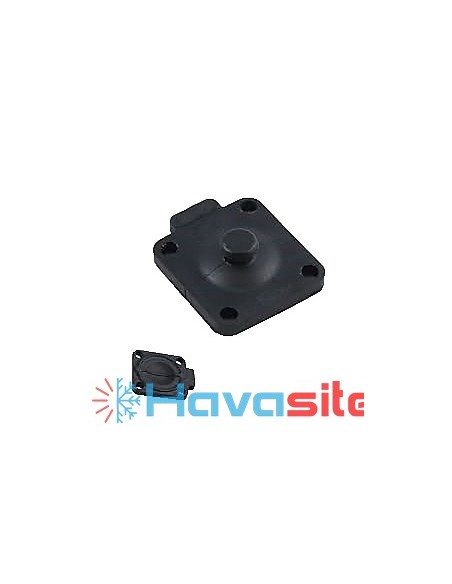

دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن
دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن

دیافراگم ½1 اینچ ان دی وی (NDV) ژاپن

دیافراگم لاستیکی صفحه لاستیکی یا پلیمری انعطاف پذیر می باشد که کنترل جریان بین دو فضا را انجام می دهد. به دیافراگم لاستیکی، آب بند دیافراگم یا مهر و موم دیافراگم نیز می گویند. دیافراگم از انتقال نا خواسته مواد جلوگیری میکند، این مواد می‌تواند سیال یا انواع گاز باشد. دیافراگم های لاستیکی از متریال های متفاوتی ساخته می شوند. جنس دیافراگم های لاستیکی با توجه به نوع واسطه و ماده ای که بناست با آن در تماس باشند متفاوت می باشد. لاستیکدیافراگم مقاوت بسیار بالایی در برابر فشار و حرارت دارند و می توانند تا ۱۰۰ درجه ی سانتی گراد را تحمل کنند.

آخرین موجودی
‎5,200,000 تومان
بدون مالیات



دیافراگم لاستیکی

دیافراگم‌های لاستیکی که به آب‌بند دیافراگم هم معروف هستند، غشاها و سیل‌های انعطاف‌پذیر، با نفوذپذیری کم هستند که از انتقال ناخواسته و تبادل مواد بین دو محیط جلوگیری می‌کنند. این مواد می‌توانند جزء مایعات، گازها (هوا) یا محلول‌ها باشند. این دیافراگم‌ها از نظر ویژگی، سخت و پویا هستند و در بسیاری از برنامه‌ها و کاربردهای کنترل جریان، که لازمه آن‌ها پاسخ‌های دقیق و فوری برای مدیریت تغییرات فشار هیدرولیک یا پنوماتیک، است نقش اساسی را ایفا می‌کنن، یعنی یک نوع انرژی را به نوع دیگر تبدیل می‌کنند، فشار پنوماتیک یا هیدرولیکی را گرفته و آن را به یک نیروی مکانیکی تبدیل می‌کنند یا برعکس، یک نیروی مکانیکی را جذب و آن را به نیروی پنوماتیک یا هیدرولیکی تبدیل می‌نمایند. دیافراگم‌های لاستیکی حتی در برخی از کاربردها، افت فشار بین دو محیط را حفظ و کنترل می‌کنند. یا به هنگام نصب در فلنج یک وسیله، به عنوان یک واشر مخصوص عمل کرده و در نتیجه موجبات یک آب‌بندی مطمئن در برابر مایعات را فراهم می‌کنند.

طبقه بندی دیافراگم های لاستیکی

دیافراگم‌های لاستیکی عموماً به دو نوع مجزا طبقه‌بندی ‌می‌شوند. دیافراگم‌های استاتیکی که دو محیط را که در یک برنامه کاربردی در معرض حرکت یا تکان کم یا بدون حرکت و تکان هستند و یا در طول یک فرآیند از اختلاف فشار کمی برخوردارند را از هم جدا می‌کند. دیافراگم دینامیکی که به عنوان یک سیل بین یک جزء استاتیک (ثابت) و یک جزء متحرک در یک سیستم جریان عمل می‌کند. این امر نیاز به انتقال نیرو و فشار برای حفظ تعادل در سیستم دارد.

کاربرد دیافراگم لاستیکی

از دیافراگم‌های لاستیکی در کاربردهای مختلف صنعتی استفاده می‌شود، که به برخی از این کاربردها در زیر اشاره می‌گردد:

  • پمپ‎های هیدرولیک و پنوماتیک
  • رگلاتورها
  • سوپاپ‌ها
  • کمپرسورهای هوا و گاز
  • اکچوئیتور‌ها
  • شیرهای کنترل جریان (کنترل ولووها)
  • توربوشارژرها
  • سوئیچ‌ها
  • باتری‌ها
  • صنایع خودروسازی
  • صنایع هوافضا
  • صنایع نفت و گاز
  • صنعت پزشکی

مزایای و ویژگی های دیافراگم لاستیکی

  • قابل تنظیم
  • قابلیت پاسخ فوری به تغییرات فشار
  • چرخه عمر طولانی در صورت قرارگیری در معرض دمای بالا
  • مقاومت بالا در برابر مواد شیمیایی، سایش و پارگی
  • بدون نیاز به روغن‌کاری
  • بدون نیروی گریز
  • بدون اصطکاک لغزشی و استاتیک
  • قابلیت عملکرد و کارایی در محدوده فشار گسترده
  • طراحی ساده
  • تطبیق‌پذیر
  • حداقل هیسترزیس و درجه حساسیت بالا

انواع دیافراگم لاستیکی از لحاظ شکل و ظاهر

  • دیافراگم لاستیکی کلاهی
  • دیافراگم لاستیکی کلاهی سوراخ‌دار
  • دیافراگم لاستیکی بشقابی سوراخ‌دار
  • دیافراگم لاستیکی کله‎قندی

انواع دیافراگم‌های لاستیکی از لحاظ جنس و متریال لاستیک مورد استفاده

دیافراگم‌های لاستیکی در طیف گسترده‌ای از لاستیک‎های طبیعی و مصنوعی، ساخته ‌می‌شوند، که از متداول‌ترین آن‌ها به موارد زیر اشاره می‌گردد:

  • لاستیک نیتریل (NBR)
  • لاستیک بوتادین اکریلنیتریل هیدروژن ( نیتریل هیدروژنه: HNBR)
  • لاستیک اتیلن پروپیلن دی ان مونومر (EPDM)
  • لاستیک نئوپرن (neoprene)
  • لاستیک استایرن بوتادین (SBR)
  • لاستیک پلی تترا فلورواتیلن یا تفلون (PTFE)
  • لاستیک سیلیکون (silicon)
  • لاستیک وایتون (viton)
  • لاستیک منجید‌دار (تک لایه، دولایه، سه لایه)

در مکانیک، یک دیافراگم یک صفحه از یک ماده نیمه انعطاف‌پذیر است، که معمولاً از لاستیک ساخته شده است، در حاشیه آن لنگر می‌خورد و اغلب به شکل گرد است. صفحه دیافراگم لاستیکی به صورت مسطح با استحکام بالا و معمولاً با ترکیبات لاستیکی طبیعی یا مصنوعی و پارچه‌های تقویت‌شده تولید می‌شود. دیافراگم‌ها در انواع مختلف و اندازه‌های استاندارد موجود هستند و به گونه‌ای طراحی می‌شوند که در طیف گسترده‌ای از برنامه‌ها با قرار گرفتن در معرض مواد شیمیایی، فشارها و دماهای مختلف، کاربردی باشند. فشار همیشه به صورت پویا در حال تغییر است و کنترل تغییرات آن، وظیفه دیافراگم است. طول عمر دیافراگم‌ها بسته به ساینده بودن ماده درگیر در فرآیند (مایع یا گاز)، دما، اندازه دیافراگم و محیط پمپاژ متفاوت خواهد بود.

دیافراگم (واشر) شیر دیافراگمی (وکیومی) دکمه ای و پیچی جهت چیلر های کریر ، ابارا و سنچوری ال جی،میتسوبیشی ساخت شرکتهای AYUMI, SAUNDERS. KDV و NDV و JDV سایزهای" 2/1 و /4"3 و " 1 موجود میباشد. تمامی دیافراگم ها اصلی ساخت ژاپن (کارخانه مادر ) میباشند و تماما دارای گواهی مبدا (CERTIFICATE ORIGIN ) میباشند.

جنس بدنه
پلاستیک
کشور سازنده
ژاپن
سطح کیفیت
A++
مدل
NDV
نام لاتین
Diaphragm
Diaphragm

که بر این اساس با ارائه این محصولات در طیف گسترده ای از بخشهای پزشکی ، شیمیایی ، نیمه هادی ، بخشهای تولید آهن و فولاد و سایر صنایع ، تولید انرژی هسته ای و حرارتی ، مدافع فعالیت اقتصادی و همچنین ایجاد و حفظ یک جامعه زیست محیطی هستیم. خدمات آب و فاضلاب ، تصفیه و دفع زباله و سایر بخشهای دولتی. شعار این شرکت "ارائه محصولاتی است که مشتری را راضی کند".

برای مشاهده محصولات در سایت اصلی تولید کننده کلیک کنید.
