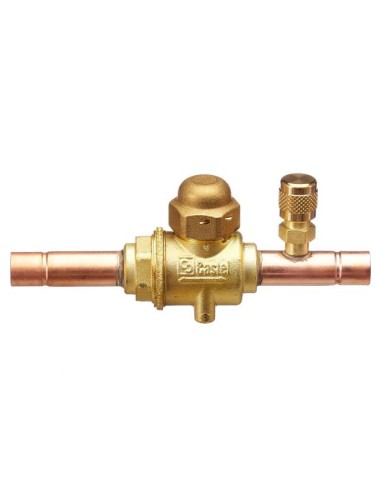

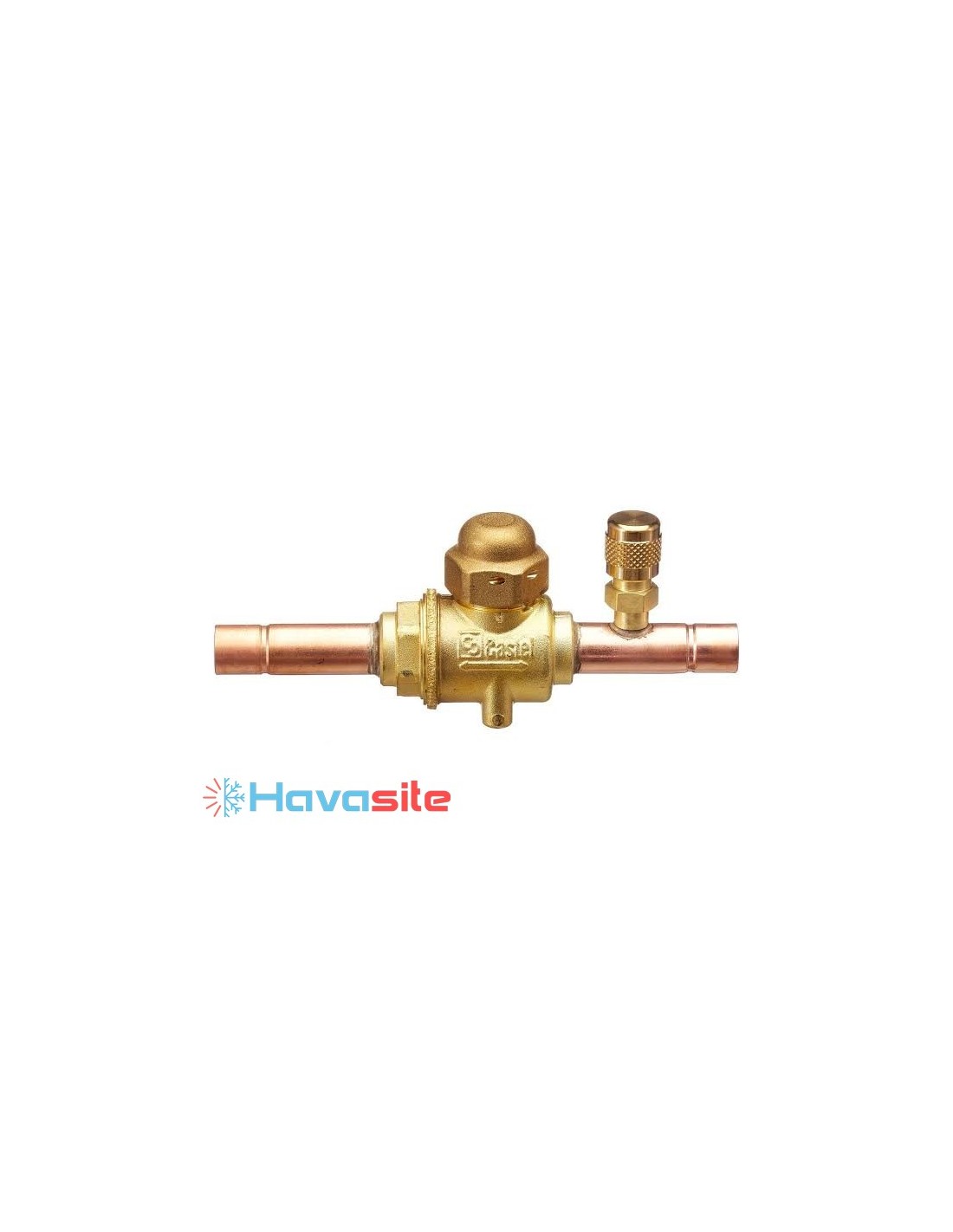

معرفی بال ولو کستل Castel 6570/11A
بال ولو کستل Castel 6570/11A یک شیر توپی دستی از سری CLASSIC برند ایتالیایی کستل (Castel) است که برای قطع و وصل جریان مبرد در سیستم‌های تبرید و تهویه مطبوع استفاده می‌شود. این مدل به پورت سرویس مجهز است و امکان دسترسی به مدار را برای بررسی فشار، شارژ مبرد و انجام عملیات سرویس و نگهداری فراهم می‌کند.
طراحی شیر توپی امکان باز و بسته کردن سریع مسیر عبور سیال را با چرخاندن دسته فراهم می‌کند. این ویژگی، محصول را برای استفاده در تأسیسات برودتی صنعتی و تجاری مناسب می‌سازد.
مشخصات فنی بال ولو Castel 6570/11A
-
برند سازنده: کستل (Castel)
-
-
-
نوع شیر: بال ولو یا شیر توپی دستی مجهز به پورت سرویس
-
سایز اتصال: ۱ و ۳/۸ اینچ ODS معادل ۳۵ میلی‌متر
-
-
قطر مجرای عبور توپ: ۳۲ میلی‌متر
-
ضریب جریان Kv: برابر با ۸۶ مترمکعب بر ساعت
-
حداکثر فشار کاری مجاز: ۴۵ بار
-
حداکثر فشار کاری طبق تأییدیه UL: ۶۰۰ PSI
-
محدوده دمای کاری: منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
کاربرد بال ولو کستل Castel 6570/11A
این شیر برای قطع و وصل جریان مبرد و فراهم کردن دسترسی به مدار از طریق پورت سرویس استفاده می‌شود. سایز اتصال ۳۵ میلی‌متری آن، امکان نصب در خطوط لوله با قطر متناسب را فراهم می‌کند.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
-
سردخانه‌های صنعتی و تجاری
-
-
چیلرها و تجهیزات تهویه مطبوع
-
-
خطوط لوله مبرد که به شیر قطع‌و‌وصل مجهز به پورت سرویس نیاز دارند
این مدل برای استفاده با مبردهای سازگار مانند R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی ترکیب‌های HFO و HFC طراحی شده است. انتخاب نهایی باید با توجه به نوع مبرد و شرایط کاری سیستم انجام شود.
مزایای بال ولو Castel 6570/11A
یکی از ویژگی‌های مهم این محصول، ترکیب شیر توپی و پورت سرویس در یک مجموعه است. این طراحی امکان قطع و وصل جریان مبرد و دسترسی به مدار را برای انجام عملیات سرویس و تعمیرات آسان‌تر می‌کند.
اتصال لحیمی ۳۵ میلی‌متری، مجرای عبور ۳۲ میلی‌متری و ضریب جریان Kv برابر با ۸۶ مترمکعب بر ساعت از مشخصات فنی این مدل هستند. همچنین، فشار کاری مجاز ۴۵ بار و محدوده دمایی گسترده، امکان استفاده از آن را در سیستم‌های برودتی سازگار فراهم می‌کنند.
نکات مهم هنگام نصب و نگهداری
پیش از نصب بال ولو Castel 6570/11A، باید سایز لوله، نوع مبرد و فشار و دمای کاری سیستم بررسی شوند. اتصال لحیمی باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده اجرا شود تا از آسیب به شیر و اجزای آب‌بندی آن جلوگیری شود.
پورت سرویس باید با ابزار مناسب و متناسب با فشار مدار استفاده شود. همچنین، بررسی دوره‌ای اتصالات و کنترل نشتی احتمالی به حفظ ایمنی و عملکرد صحیح سیستم کمک می‌کند.
جمع‌بندی
بال ولو کستل Castel 6570/11A یک شیر توپی دستی با اتصال لحیمی ۱ و ۳/۸ اینچ و پورت سرویس است که برای قطع و وصل جریان مبرد و تسهیل عملیات سرویس و نگهداری در سیستم‌های تبرید و تهویه مطبوع کاربرد دارد. حداکثر فشار کاری ۴۵ بار، قطر مجرای عبور ۳۲ میلی‌متر و محدوده دمایی منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد از مشخصات مهم این محصول هستند. انتخاب صحیح و نصب اصولی این شیر می‌تواند به عملکرد ایمن و مطمئن مدار تبرید کمک کند.
