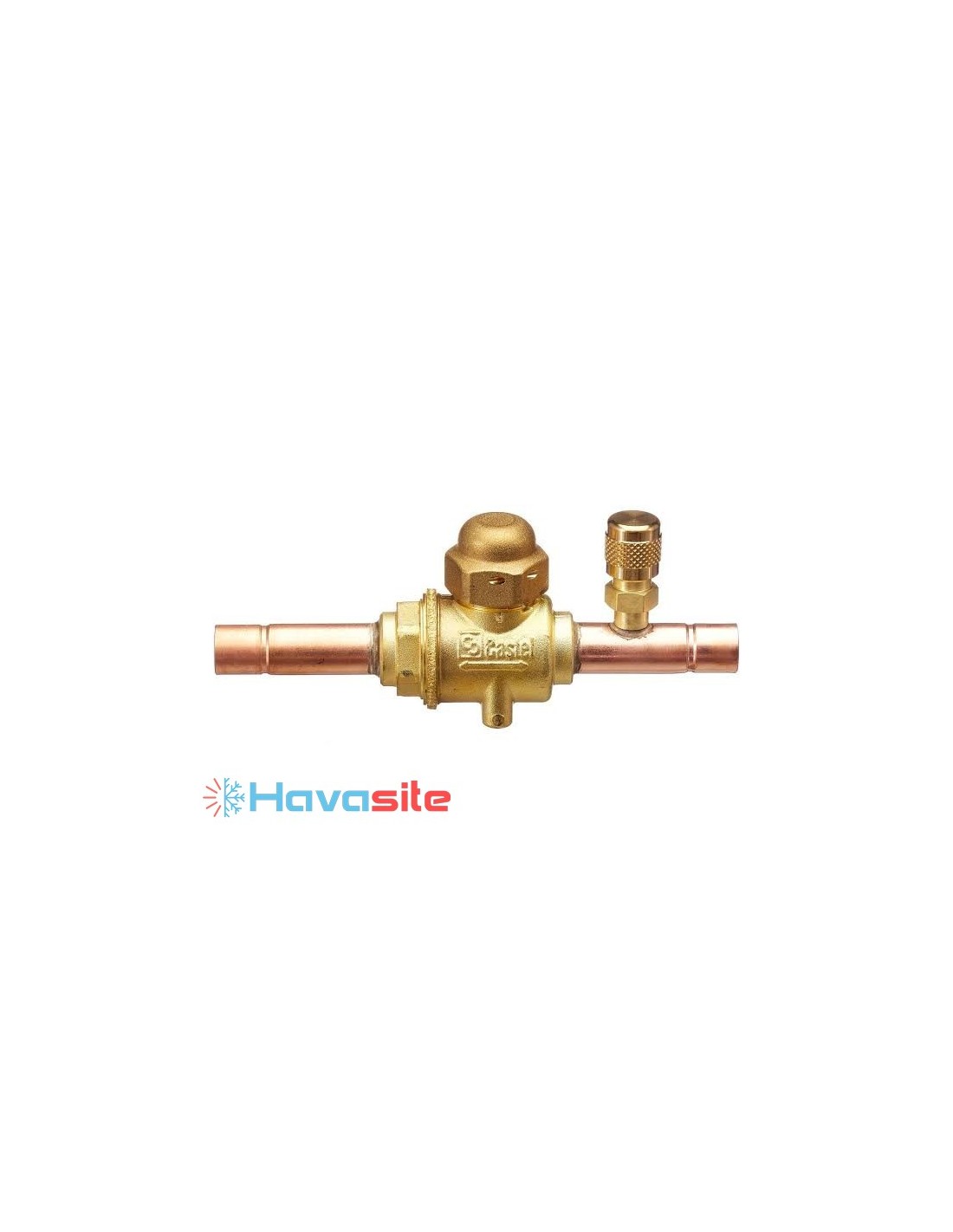

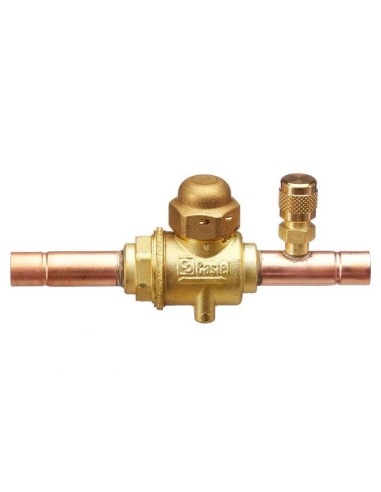

معرفی بال ولو کستل Castel 6570/13A
بال ولو کستل Castel 6570/13A یک شیر توپی دستی از سری CLASSIC برند ایتالیایی کستل (Castel) است که برای قطع و وصل جریان مبرد در سیستم‌های تبرید و تهویه مطبوع به کار می‌رود. این مدل به پورت سرویس مجهز است و امکان دسترسی به مدار را برای بررسی فشار، شارژ مبرد و انجام عملیات سرویس و نگهداری فراهم می‌کند.
ساختار شیر توپی امکان باز و بسته کردن سریع مسیر عبور سیال را با چرخاندن دسته فراهم می‌کند. این ویژگی، محصول را برای استفاده در تأسیسات برودتی صنعتی و تجاری مناسب می‌سازد.
مشخصات فنی بال ولو Castel 6570/13A
-
برند سازنده: کستل (Castel)
-
-
-
نوع شیر: بال ولو یا شیر توپی دستی مجهز به پورت سرویس
-
سایز اتصال: ۱ و ۵/۸ اینچ ODS
-
-
قطر مجرای عبور توپ: ۴۰ میلی‌متر
-
ضریب جریان Kv: برابر با ۱۱۷ مترمکعب بر ساعت
-
حداکثر فشار کاری مجاز: ۴۵ بار
-
محدوده دمای کاری: منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد
کاربرد بال ولو کستل Castel 6570/13A
این شیر برای قطع و وصل جریان مبرد و فراهم کردن دسترسی به مدار از طریق پورت سرویس استفاده می‌شود. سایز اتصال ۱ و ۵/۸ اینچی آن، امکان نصب در خطوط لوله با قطر متناسب را فراهم می‌کند.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
-
سردخانه‌های صنعتی و تجاری
-
-
چیلرها و تجهیزات تهویه مطبوع
-
-
خطوط لوله مبرد که به شیر قطع‌و‌وصل مجهز به پورت سرویس نیاز دارند
مزایای بال ولو Castel 6570/13A
یکی از ویژگی‌های مهم این محصول، ترکیب شیر توپی و پورت سرویس در یک مجموعه است. این طراحی امکان قطع و وصل جریان مبرد و دسترسی به مدار را برای عملیات سرویس و تعمیرات آسان‌تر می‌کند.
اتصال لحیمی ۱ و ۵/۸ اینچ، مجرای عبور ۴۰ میلی‌متری و ضریب جریان Kv برابر با ۱۱۷ مترمکعب بر ساعت از مشخصات فنی این مدل هستند. همچنین، فشار کاری مجاز ۴۵ بار و محدوده دمایی گسترده، امکان استفاده از آن را در سیستم‌های برودتی سازگار فراهم می‌کنند.
نکات مهم هنگام نصب و نگهداری
پیش از نصب بال ولو Castel 6570/13A، باید سایز لوله، نوع مبرد و فشار و دمای کاری سیستم بررسی شوند. اتصال لحیمی باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده انجام شود تا از آسیب به شیر و اجزای آب‌بندی آن جلوگیری شود.
پورت سرویس باید با ابزار مناسب و متناسب با فشار مدار مورد استفاده قرار گیرد. همچنین، بازرسی دوره‌ای اتصالات و بررسی نشتی احتمالی به حفظ ایمنی و عملکرد صحیح سیستم کمک می‌کند.
جمع‌بندی
بال ولو کستل Castel 6570/13A یک شیر توپی دستی با اتصال لحیمی ۱ و ۵/۸ اینچ و پورت سرویس است که برای قطع و وصل جریان مبرد و تسهیل عملیات سرویس و نگهداری در سیستم‌های تبرید و تهویه مطبوع کاربرد دارد. حداکثر فشار کاری ۴۵ بار، قطر مجرای عبور ۴۰ میلی‌متر و محدوده دمایی منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد از مشخصات مهم این محصول هستند. انتخاب صحیح و نصب اصولی این شیر می‌تواند به عملکرد ایمن و مطمئن مدار تبرید کمک کند.
