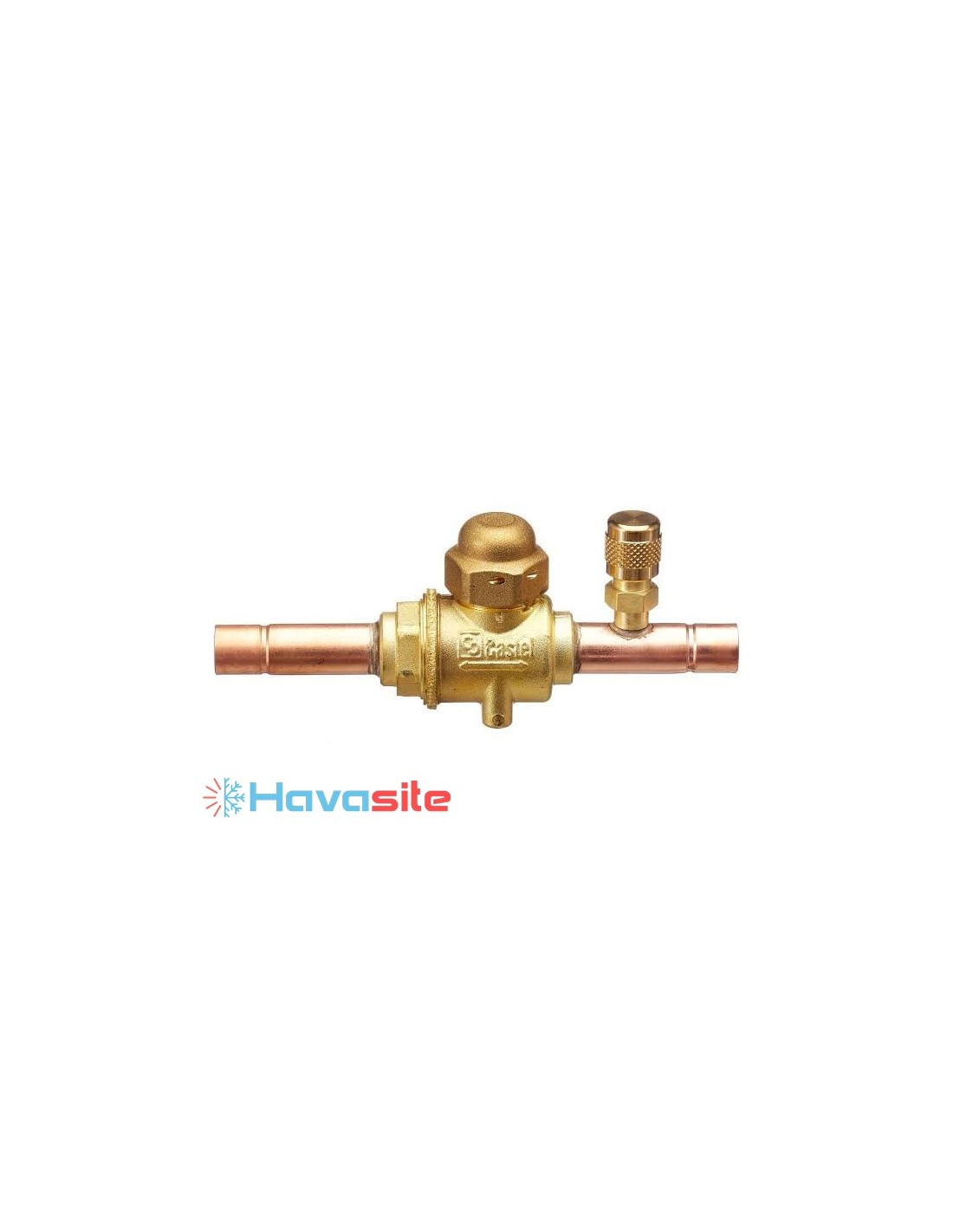

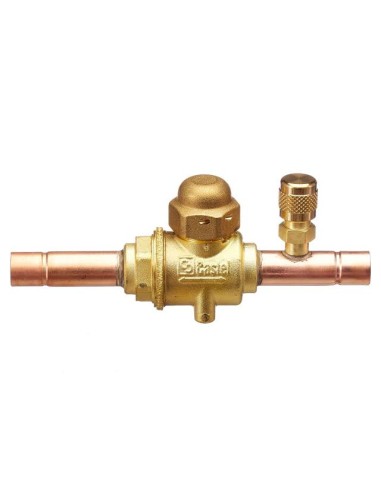

معرفی بال ولو کستل Castel 6570/3A
بال ولو کستل Castel 6570/3A یک شیر توپی دستی از سری CLASSIC برند ایتالیایی کستل (Castel) است که برای قطع و وصل جریان مبرد در سیستم‌های تبرید و تهویه مطبوع استفاده می‌شود. این مدل به پورت سرویس مجهز است و علاوه بر کنترل جریان، امکان دسترسی به مدار را برای بررسی فشار، شارژ مبرد و انجام عملیات سرویس و نگهداری فراهم می‌کند.
ساختار شیر توپی امکان باز و بسته کردن سریع مسیر عبور سیال را با چرخاندن دسته شیر فراهم می‌کند. این ویژگی، محصول را به گزینه‌ای کاربردی برای مدارهای برودتی صنعتی و تجاری تبدیل می‌کند.
مشخصات فنی بال ولو Castel 6570/3A
-
برند سازنده: کستل (Castel)
-
-
-
نوع شیر: بال ولو یا شیر توپی دستی مجهز به پورت سرویس
-
-
-
قطر مجرای عبور توپ: ۱۰ میلی‌متر
-
ضریب جریان Kv: برابر با ۳ مترمکعب بر ساعت
-
حداکثر فشار کاری مجاز: ۴۵ بار
-
حداکثر فشار کاری مطابق تأییدیه UL: ۶۰۰ PSI
-
محدوده دمای کاری: منفی ۴۰ تا مثبت ۱۵۰ درجه سانتیگراد
کاربرد بال ولو کستل Castel 6570/3A
این شیر برای قطع و وصل جریان مبرد و فراهم کردن دسترسی به مدار از طریق پورت سرویس استفاده می‌شود. سایز اتصال ۳/۸ اینچی آن، امکان نصب در خطوط لوله با قطر متناسب را فراهم می‌کند.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
-
سردخانه‌های صنعتی و تجاری
-
-
چیلرها و تجهیزات تهویه مطبوع
-
-
خطوط لوله مبرد که به شیر قطع‌و‌وصل مجهز به پورت سرویس نیاز دارند
این مدل برای استفاده با مبردهای سازگار مانند R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی ترکیب‌های جدیدتر مانند R448A، R449A و R513A طراحی شده است. انتخاب نهایی باید با توجه به نوع مبرد و شرایط کاری سیستم انجام شود.
مزایای بال ولو Castel 6570/3A
یکی از ویژگی‌های مهم این محصول، ترکیب شیر توپی و پورت سرویس در یک مجموعه است. این طراحی امکان قطع و وصل جریان مبرد و دسترسی به مدار را برای عملیات سرویس و تعمیرات آسان‌تر می‌کند.
اتصال لحیمی ۳/۸ اینچ، مجرای عبور ۱۰ میلی‌متری و ضریب جریان Kv برابر با ۳ مترمکعب بر ساعت، از مشخصات فنی این مدل هستند. همچنین، تحمل فشار کاری تا ۴۵ بار و محدوده دمایی گسترده، امکان استفاده از آن را در مدارهای برودتی سازگار فراهم می‌کنند.
نکات مهم هنگام نصب و نگهداری
پیش از نصب بال ولو Castel 6570/3A، باید سایز لوله، نوع مبرد و فشار و دمای کاری سیستم بررسی شوند. اتصال لحیمی باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده انجام شود تا از آسیب به شیر و اجزای آب‌بندی آن جلوگیری شود.
پورت سرویس باید با ابزار مناسب و متناسب با فشار مدار مورد استفاده قرار گیرد. همچنین، بررسی دوره‌ای اتصالات و کنترل نشتی احتمالی به حفظ ایمنی و عملکرد صحیح سیستم کمک می‌کند.
جمع‌بندی
بال ولو کستل Castel 6570/3A یک شیر توپی دستی با اتصال لحیمی ۳/۸ اینچ و پورت سرویس است که برای قطع و وصل جریان مبرد و تسهیل عملیات سرویس و نگهداری در سیستم‌های تبرید و تهویه مطبوع کاربرد دارد. حداکثر فشار کاری ۴۵ بار، قطر مجرای عبور ۱۰ میلی‌متر و محدوده دمایی منفی ۴۰ تا مثبت ۱۵۰ درجه سانتیگراد از مشخصات مهم این محصول هستند. انتخاب صحیح و نصب اصولی این شیر می‌تواند به عملکرد ایمن و قابل‌اعتماد مدار تبرید کمک کند.
