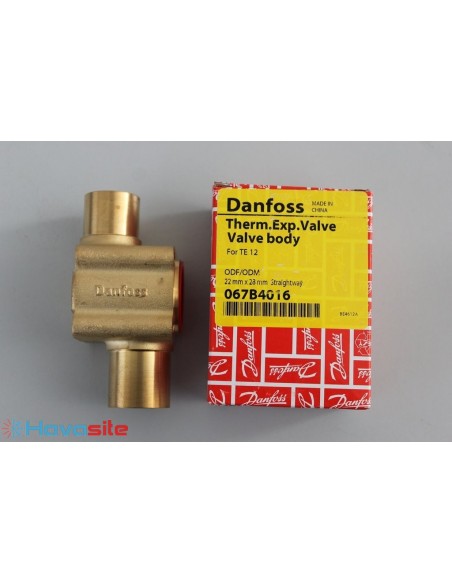

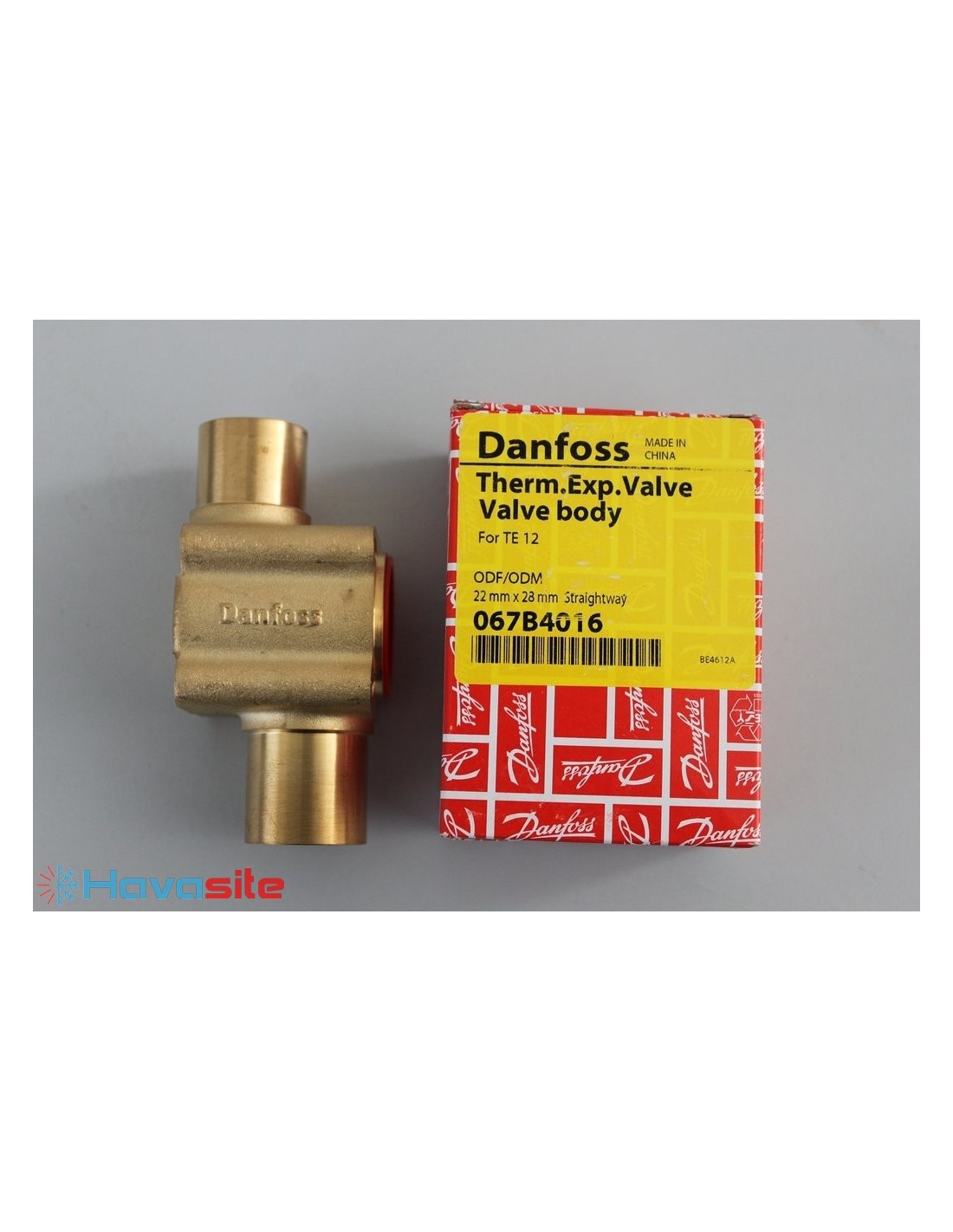

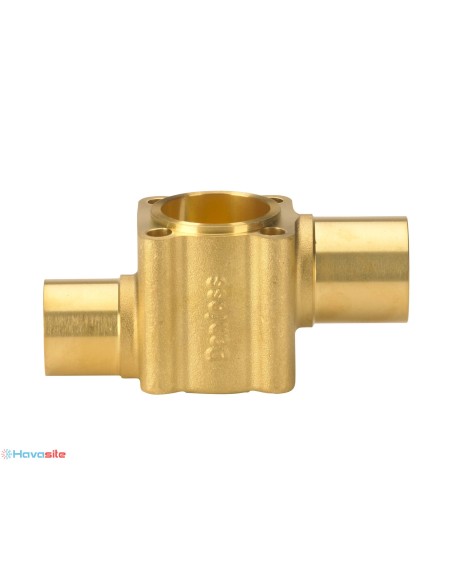

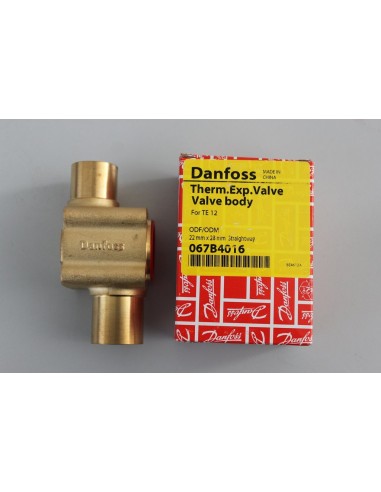

فلنج (ولو بادی) دانفوس TE12-20 7/8*1/8 (جوشی - انگل)

شیر انبساط دانفوس TE5 چیست؟

TE5 یک شیر انبساط ترموستاتیکی با اوریفیس قابل تعویض است. بنابراین برخلاف بعضی شیرهای انبساط با ظرفیت ثابت، می‌توان با انتخاب اوریفیس مناسب، ظرفیت شیر را متناسب با شرایط سیستم تغییر داد.

ساختار کلی آن شامل این قسمت‌هاست:

• بدنه شیر (Valve Body)

• المان ترموستاتیک / Power Element

• حباب یا Bulb

• لوله مویین (Capillary Tube)

• اوریفیس قابل تعویض

• پیچ تنظیم سوپرهیت

• اتصال اکولایزر خارجی (External Equalizer)

در مدل‌های TE5، المان، لوله مویین و بالب از استنلس‌استیل ساخته شده‌اند و المان نیز با تکنولوژی جوش لیزری دانفوس تولید می‌شود.

نحوه عملکرد TE5

وظیفه اصلی TE5 این است که مقدار مبرد مایع ورودی به اواپراتور را تنظیم کند تا سوپرهیت در خروجی اواپراتور در محدوده مناسب باقی بماند.

به‌صورت ساده:

افزایش بار اواپراتور → افزایش دمای سوپرهیت → افزایش نیروی بالب → باز شدن بیشتر شیر → ورود مبرد بیشتر

و برعکس:

کاهش بار → کاهش سوپرهیت → بسته‌شدن شیر → کاهش دبی مبرد

این عملکرد باعث می‌شود اواپراتور به شکل مؤثرتری مورد استفاده قرار گیرد و در عین حال از ورود بیش از حد مبرد مایع به خط مکش جلوگیری شود. دانفوس نیز صراحتاً اعلام می‌کند که TE5–TE55 تزریق مبرد را بر مبنای سوپرهیت کنترل می‌کنند.

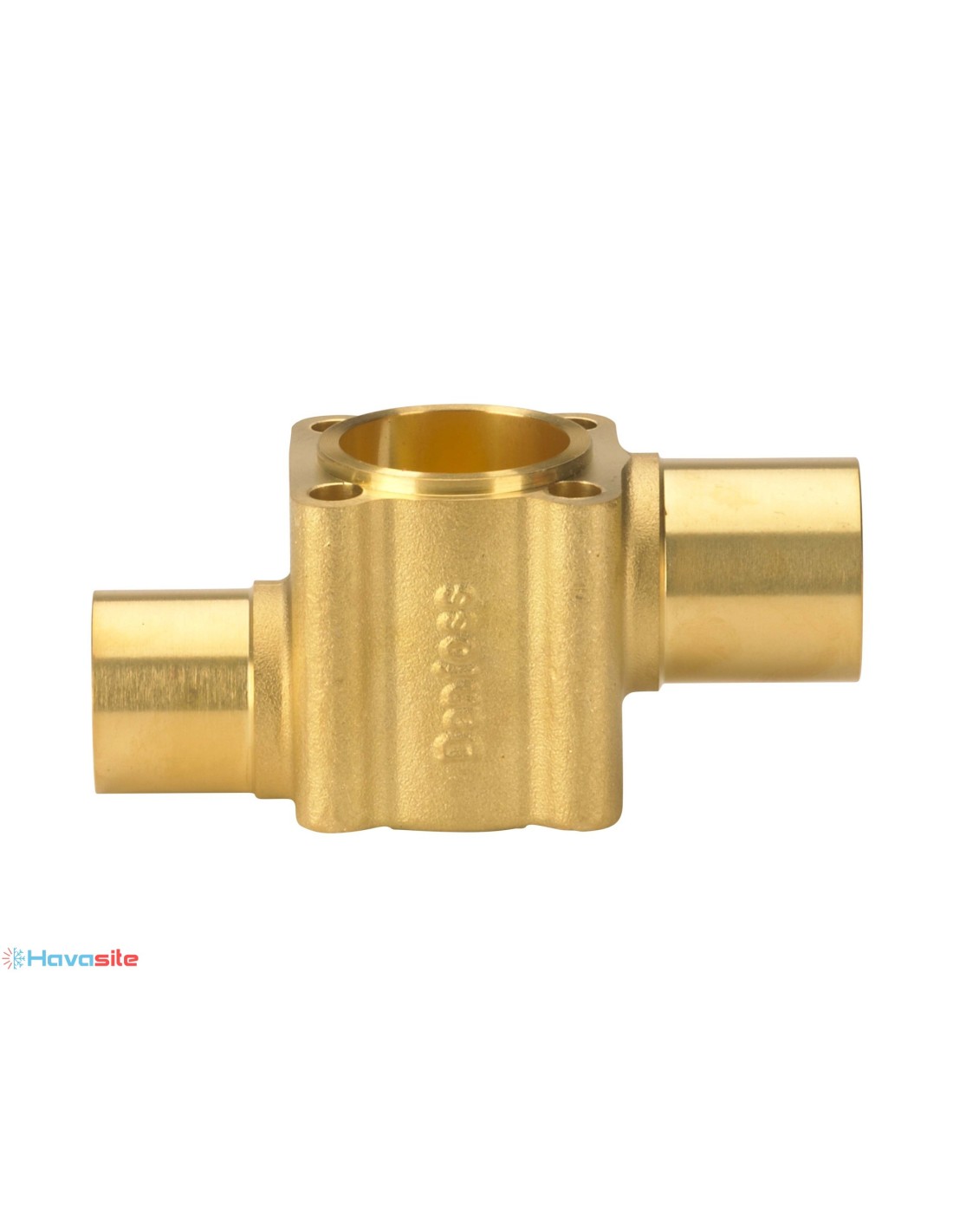

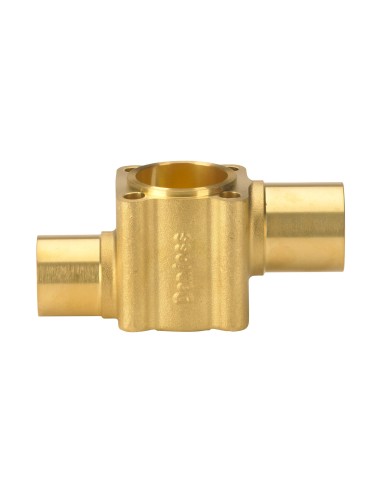

«فلنج ولو بادی» در TE5

اگر منظورتان از فلنج ولو بادی همان Valve Body فلنجی TE5 است، نکته مهم این است که TE5 یک سیستم Parts Program است؛ یعنی اجزای مختلف آن می‌توانند بر اساس نیاز سیستم انتخاب و با یکدیگر ترکیب شوند.

دانفوس برای این خانواده، اتصالات مختلفی از جمله فلنجی، لحیمی و فلر و همچنین ساختارهای مستقیم و زاویه‌ای ارائه کرده است.

بنابراین هنگام خرید یا تعویض فقط گفتن «TE5» کافی نیست؛ باید مشخص شود:

1. نوع مبرد

2. نوع و سایز بدنه

3. نوع اتصال

4. سایز اوریفیس

5. نوع Power Element

6. MOP یا Non-MOP بودن

7. نوع اکولایزر

مبردهای قابل استفاده

سری TE5–TE55 برای طیف قابل توجهی از مبردهای رایج طراحی شده است؛ از جمله R22، R134a، R404A، R507، R407C، R407A/F، R448A، R449A، R452A و R513A. البته انتخاب دقیق المان و اوریفیس باید بر اساس مبرد و شرایط کاری انجام شود.

دانفوس تصریح کرده که این سری برای مبردهای استاندارد جدید و قدیمی مناسب است، اما R410A و مبردهای هیدروکربنی در محدوده عمومی اعلام‌شده این خانواده قرار ندارند.

محدوده دمایی و فشار

در سری TE5–TE55، بسته به نوع المان، محدوده کاری می‌تواند متفاوت باشد. دانفوس برای این خانواده محدوده‌هایی از حدود °C−60 تا +10°C را اعلام کرده است. محدوده N معمولاً °C−40 تا +10°C و محدوده B حدود °C−60 تا −25°C است.

حداکثر فشار کاری اعلام‌شده برای این خانواده:

MWP/PS = 28 bar ≈ 400 psig

همچنین نسخه‌های MOP موجود هستند. برای مثال، یک المان TE5 مخصوص R404A/R507 با MOP نقطه‌ای در −10°C و حداکثر فشار کاری 28 bar عرضه می‌شود.

یک نکته مهم

TE5 به‌تنهایی ظرفیت مشخص و ثابتی را نشان نمی‌دهد. ظرفیت واقعی به مبرد، دمای تبخیر، دمای مایع، افت فشار روی شیر و مهم‌تر از همه اوریفیس انتخاب‌شده بستگی دارد. به همین دلیل برای انتخاب TE5 باید شرایط واقعی سیستم مشخص باشد.
