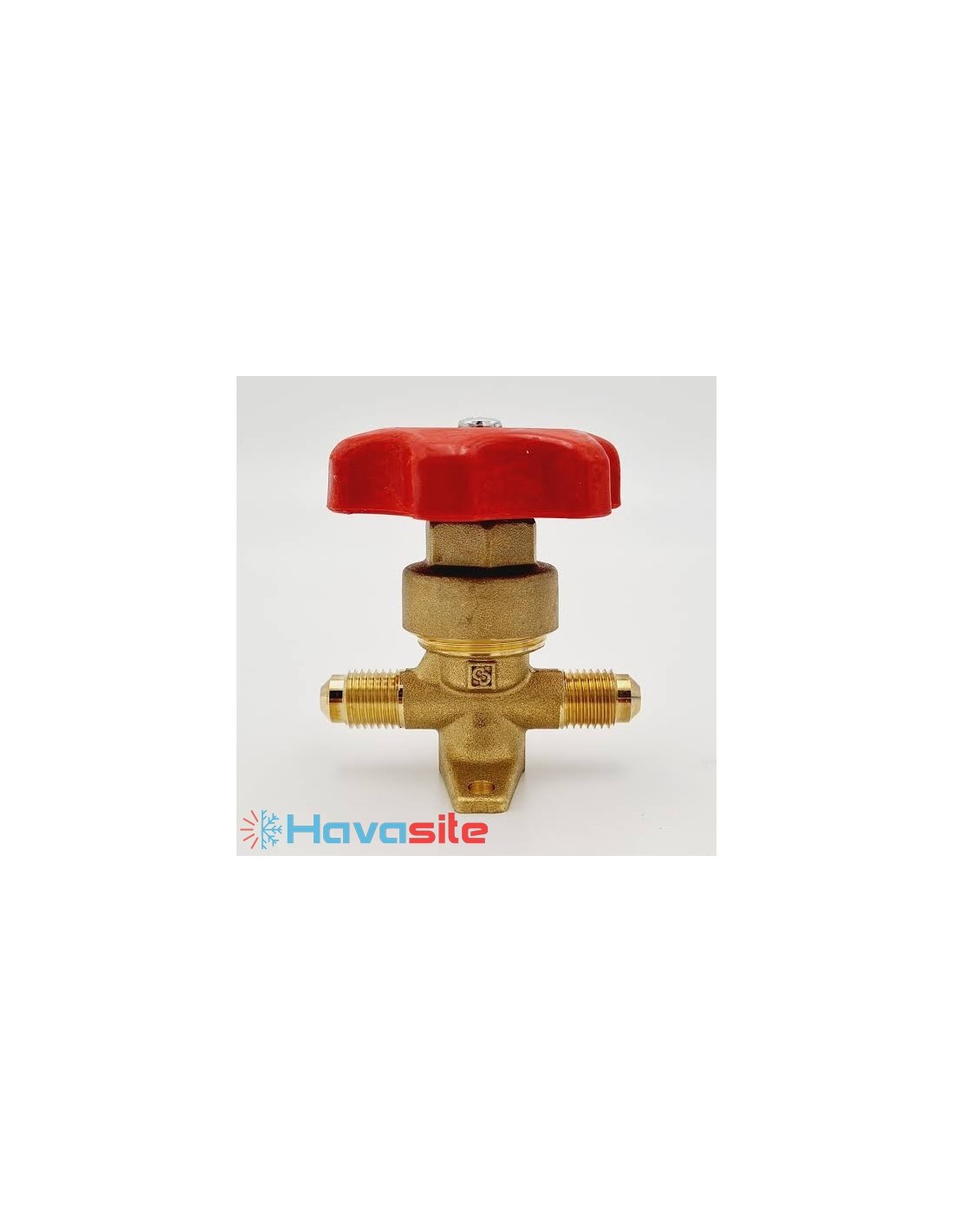

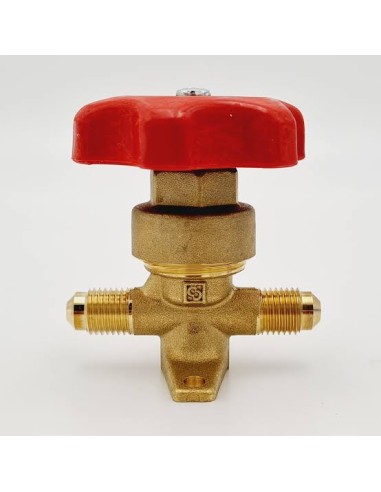

شیر دیافراگمی دستی کستل Castel 6210/2 یکی از شیرهای قطع و وصل جریان مبرد از سری CLASSIC برند ایتالیایی کستل (Castel) است که در سیستم‌های تبرید و تهویه مطبوع مورد استفاده قرار می‌گیرد. این شیر با استفاده از مکانیزم دیافراگمی و عملکرد دستی، امکان کنترل جریان سیال را فراهم می‌کند و برای نصب در مدارهای برودتی تجاری و صنعتی طراحی شده است.
شیر دیافراگمی دستی کستل Castel 6210/2 یکی از شیرهای قطع و وصل جریان مبرد از سری CLASSIC برند ایتالیایی کستل (Castel) است که در سیستم‌های تبرید و تهویه مطبوع مورد استفاده قرار می‌گیرد. این شیر با استفاده از مکانیزم دیافراگمی و عملکرد دستی، امکان کنترل جریان سیال را فراهم می‌کند و برای نصب در مدارهای برودتی تجاری و صنعتی طراحی شده است.
یکی از ویژگی‌های مهم این محصول، استفاده از دیافراگم فلزی برای آب‌بندی است. این ساختار، محفظه ساقه شیر را از مسیر عبور مبرد جدا می‌کند و به کاهش احتمال نشتی از بخش خارجی شیر کمک می‌کند. طراحی جمع‌وجور و اتصال فلر نیز نصب آن را در خطوط لوله متناسب آسان می‌سازد.
برند سازنده: کستل (Castel)
مدل: 6210/2
سری محصول: CLASSIC
نوع شیر: شیر دیافراگمی دستی
سایز اتصال: ۱/۴ اینچ فلر (SAE Flare)
نوع اتصال: مهره‌ای فلر
ضریب جریان Kv: برابر با ۰٫۲۸ مترمکعب بر ساعت
حداکثر فشار کاری مجاز: ۲۸ بار
محدوده دمای کاری سیال: منفی ۳۵ تا مثبت ۹۰ درجه سانتی‌گراد
این شیر برای قطع و وصل جریان مبرد در مدارهای سرمایشی استفاده می‌شود. مکانیزم دستی آن به تکنسین اجازه می‌دهد جریان سیال را در بخش موردنظر مدار کنترل کند و هنگام تعمیر یا نگهداری تجهیزات، مسیر عبور مبرد را ببندد.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
سیستم‌های تبرید تجاری و صنعتی
سردخانه‌ها و تجهیزات نگهداری مواد غذایی
سیستم‌های تهویه مطبوع
تجهیزات سرمایشی فروشگاهی
خطوط مکش، فشار و مایع در مدارهای برودتی، متناسب با طراحی سیستم
این مدل برای استفاده با مبردهای سازگار از جمله R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی ترکیب‌های مبرد مانند R448A، R449A، R450A، R452A و R513A معرفی شده است. سازگاری نهایی باید با توجه به نوع مبرد و شرایط کاری سیستم بررسی شود.
یکی از مزیت‌های این شیر، طراحی دیافراگمی آن است که بدون نیاز به آب‌بندی متداول گلند ساقه، امکان جداسازی محفظه مکانیزم شیر از مسیر عبور سیال را فراهم می‌کند. این ساختار به کاهش احتمال نشتی خارجی کمک می‌کند.
از دیگر ویژگی‌های این محصول می‌توان به موارد زیر اشاره کرد:
عملکرد دستی و کنترل ساده قطع و وصل جریان
طراحی مناسب برای مدارهای تبرید
اتصال فلر ۱/۴ اینچ برای نصب در خطوط سازگار
ساختار جمع‌وجور و مناسب برای فضاهای محدود
قابلیت استفاده با طیف مشخصی از مبردهای رایج
پیش از نصب شیر دیافراگمی Castel 6210/2، باید سایز و نوع اتصال، نوع مبرد و فشار و دمای کاری سیستم بررسی شوند. اتصال فلر باید با ابزار مناسب و گشتاور توصیه‌شده محکم شود تا از آسیب به محل اتصال یا ایجاد نشتی جلوگیری شود.
همچنین، فشار کاری مدار نباید از حد مجاز شیر بیشتر باشد. بررسی دوره‌ای اتصالات و عملکرد صحیح مکانیزم دستی به حفظ ایمنی و قابلیت اطمینان سیستم کمک می‌کند. نصب و سرویس این قطعه باید توسط تکنسین آشنا با تجهیزات برودتی انجام شود.
شیر دیافراگمی دستی کستل Castel 6210/2 یک شیر قطع و وصل جریان مبرد با اتصال فلر ۱/۴ اینچ است که برای استفاده در سیستم‌های تبرید و تهویه مطبوع طراحی شده است. دیافراگم فلزی، ضریب جریان Kv برابر با ۰٫۲۸ مترمکعب بر ساعت، حداکثر فشار کاری مجاز ۲۸ بار و محدوده دمایی منفی ۳۵ تا مثبت ۹۰ درجه سانتی‌گراد از ویژگی‌های اصلی این مدل هستند. انتخاب صحیح و نصب اصولی آن می‌تواند به کنترل مطمئن جریان مبرد و کاهش احتمال نشتی در مدار کمک کند.
