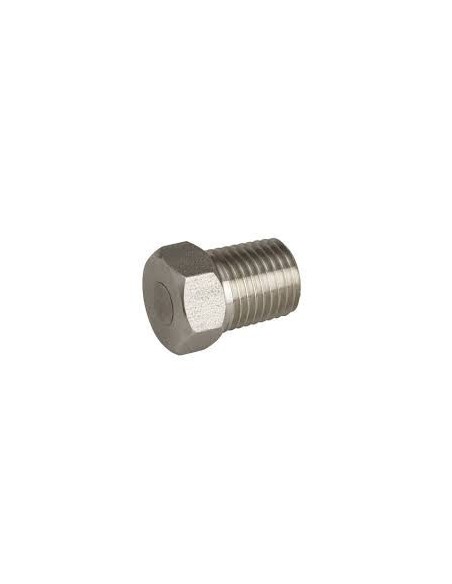

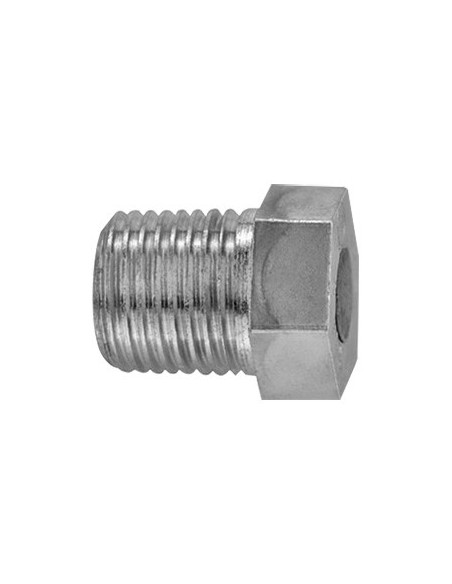

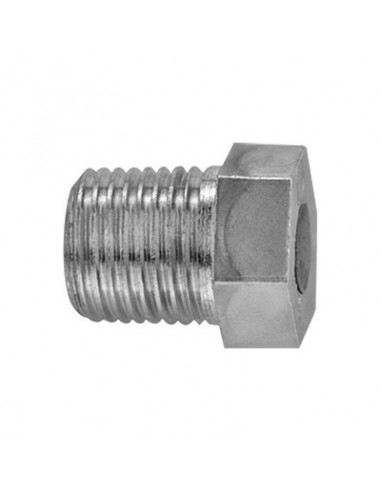

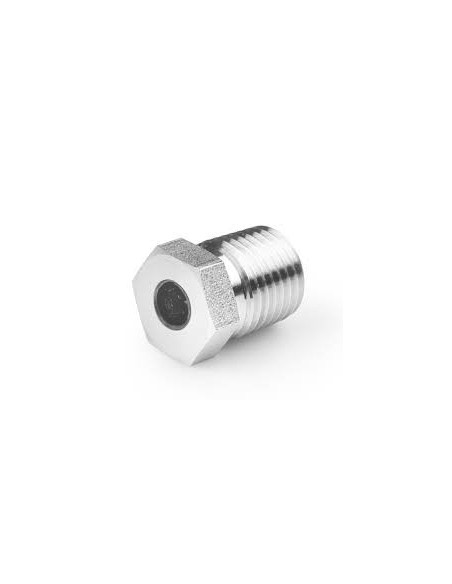

فیوزیبل پلاگ 3/4 اینچ (Fusible pluge)

fusible pluge یا همان فیوزیبل پلاگ :

یک سیلندر فلزی رزوه خور است که معمولاً از متریال برنز ، برنج یافولاد سخت تولید میشود . فیوزیبل پلاگ با یک سوراخ مخروطی شک که به طور کامل از طول آن عبور میکند تعبیه شده است داخل این سوراخ یک فلز با درجه ذوب پایین مانند قلع پر میشود . هنگامی که سیگنال افزایش دما به فیوزیبل پلاگ میرسد فلز داخل شیار ذوب میشود و به دیلاج ولو ، سنسور کنترلر دمای دیگ ، سنسور دمای محفظه آبی و….. هر نوع تجهیزاتی که استفاده شده است این پیغام را میرساند که دمای نقطه از حد خود تجاوز کرده است .

در گذشته از فیوزیبل پلاگ جهت هوشمندسازی دیگ های بخار استفاده میشد که با خالی شدن محفظه از آب فیوزیبل دستور واکنش لازم در برابر نبودن آب را ارسال میکرد . اما برنامه های بعدی این قطعه کاربردی از استفاده در سیستم اطفای حریق آب و فوم گرفته تا کلی کاربردهای آزمایشگاهی دیگر پیش برد .

fusible pluge shematic عملکرد فیوزیبل پلاگ :

در هر سیستمی فیوزیبل در یک بخش خاصی نصب شده است مثلا در سیستم اطفای حریق اب و فوم سر راه دیلاج ولو نصب میشود و در موتور بخار به کف بدنه دیگ هنگامی که مایع از حد لازم کمتر شود دمای بدنه دیگ ، سنسور دما و…. بالا میرود زمانی که درجه حرارت از حد مجاز فراتر رود فیوزیبل پلاگ به عنوان یک شیر اطمینان عمل میکند ( به طور معمول فیوزیبل در حدود یک اینچ (25 میلی متر) باید داخل مایع باشد تا بتواند استاندارد ارسال سیگنال را رعایت کند ) حفره فیوزیبل هنگام دریافت سیگنال دمای بالا شروع به ذوب شدن میکند .

fusible pluge مختصات فنی :

• فیوزیبل پلاگ فروش فیوزیبل پلاگ قطعه ای تولید شده از استنلس استیل یا همان فولاد ضد زنگ و یا برنج میباشد .
• آلیاژ بدنه فیوزیبل پلاگ از استیل 316 ضد زنگ با استاندارد ASTM A276 /A479 میباشد .
• مواد داخل قابل ذوب فیوزیبل پلاگ از مواد با نقطه ذوب پایین تولید میشود.
• فیوزیبل یک بار مصرف است و پس از ذوب شدن دیگر قابل استفاده نیست فیوزیبل از 3 بخش فرول ، بک فرول و مهره تولید شده است.
• در تولید فیوزیبل از متریال نقره نیز استفاده میشود تا پوشش پلاگ عمر بیشتری داشته باشد.
• همچنین پوشش کروم روی رزوه های فیوزیبل از هرز شدن آن در مونتاژ و دمونتاژ جلوگیری میکند.

fusible pluge کشورهای تولید کننده فیوزیبل پلاگ کدام کشورها است ؟

• برند فیوزیبل SWAGELOK : تولید آمریکا
• برند فیوزیبل پلاگ PARKER : تولید آمریکا و انگلیس
• برند HOKE : تولید آمریکا
• برند S-LOK/HANSUN : تولید کره جنوبی
• برند SINOMAS : تولید چین
