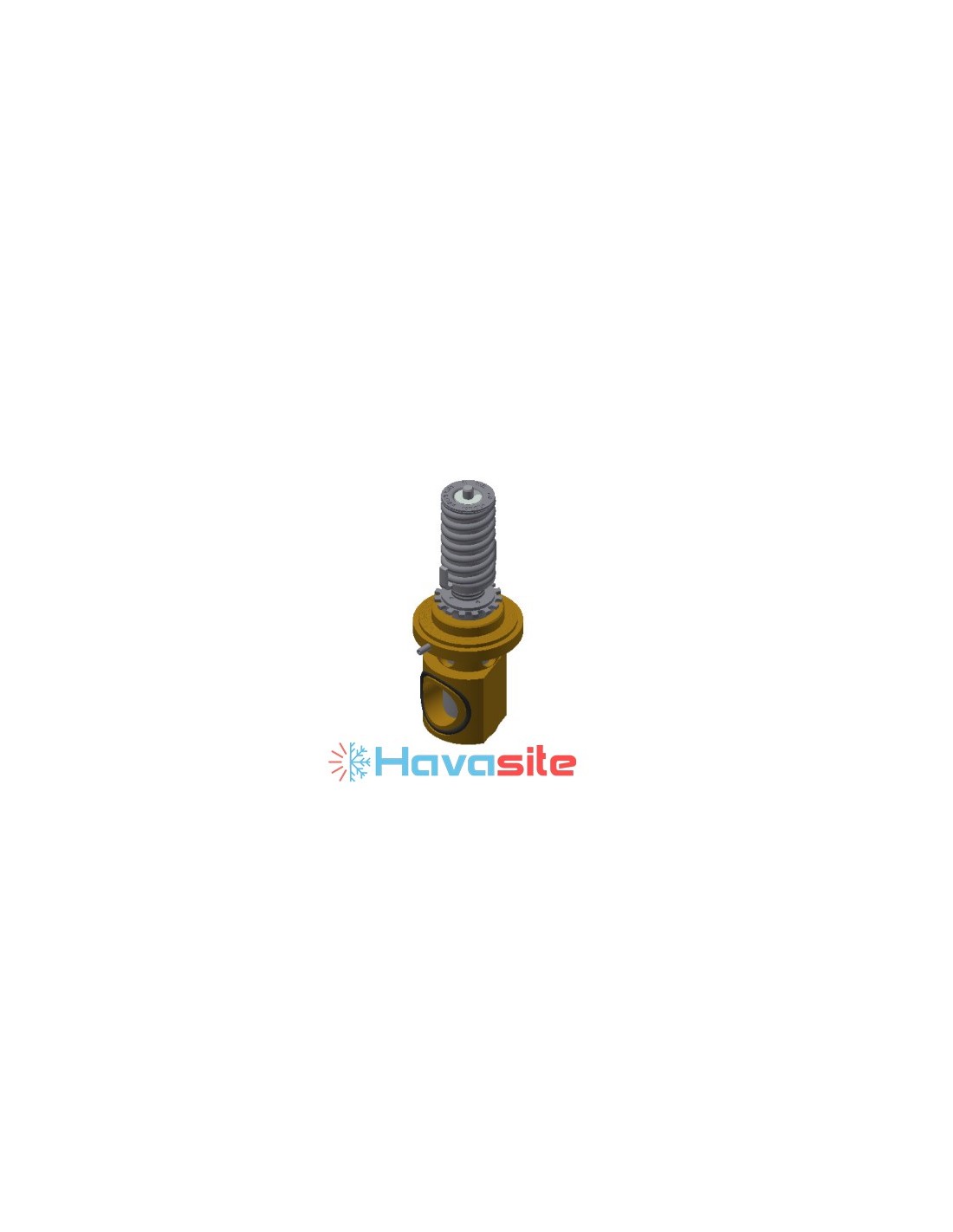

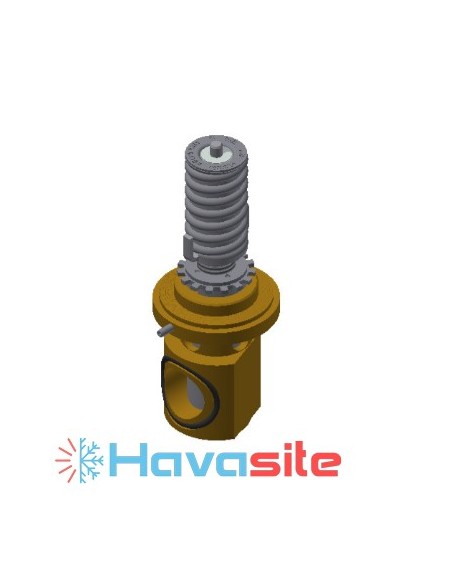

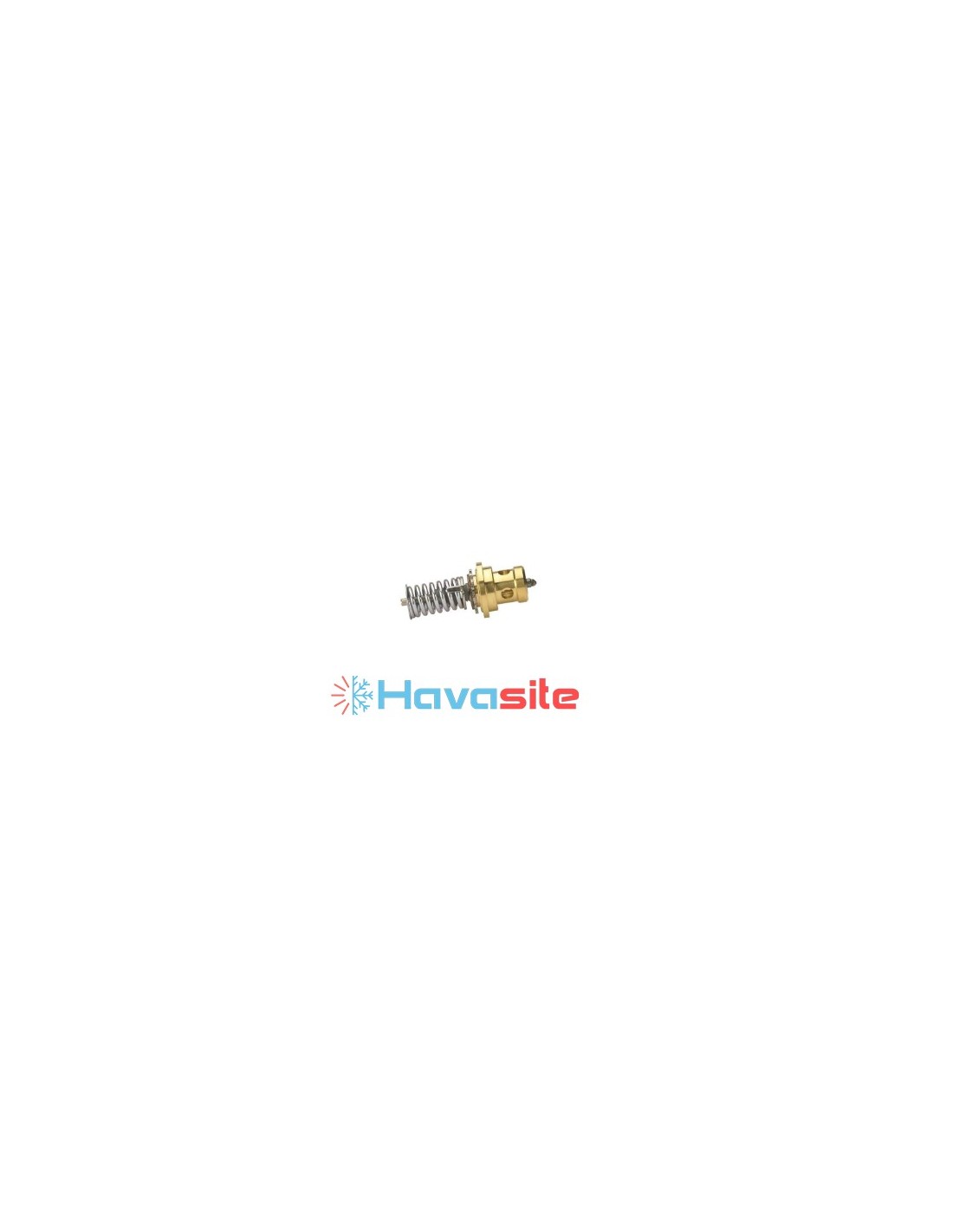

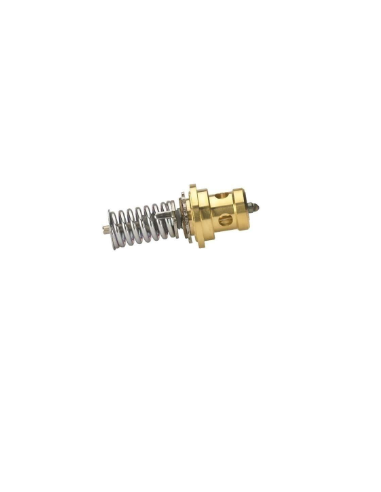

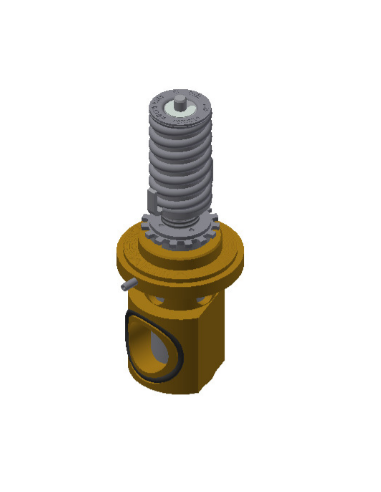

شرکت دانفوس با توسعه سوزنهای سری Orifice با قابلیت تعویض، امکان بهینهسازی عملکرد شیرهای انبساط ترموستاتیک را در شرایط عملیاتی مختلف فراهم نموده است. سوزن شیر انبساط Orifice 13 با بهرهگیری از فیلتر داخلی و مطابق با استانداردهای مهندسی، به طور ویژه برای محصولات دانفوس طراحی شده است. پیکربندی بدنه این شیرها به فرم زاویه قائمه و با ابعاد اتصال ورودی ۳/۸ اینچ و خروجی ۱/۲ اینچ میباشد.
عملکرد سوزن اکسپنشن بدنه از دیدگاه ترمودینامیکی:
از دیدگاه ترمودینامیکی، عملکرد این سوزن مبتنی بر ایجاد افت فشار ناگهانی در مبرد است که از طریق گذر از روزنههای میکرومتری محقق شده و منجر به تغییر فاز ایزنتروپیک از مایع به بخار میگردد.

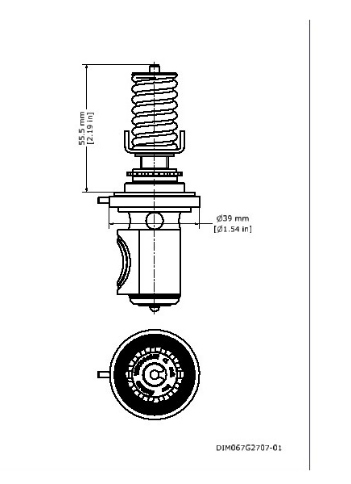

سوزن اکسپنشن بدنه مدل TE55 با کد Orifice 13 با طیف وسیعی از مبردهای متعارف از جمله R22، R134a، R407C، R404A و R507 سازگاری ترمودینامیکی دارد.
ظرفیت نامی R134a، محدوده N [کیلووات] 166.00 کیلووات
ظرفیت نامی R134a، محدوده N [TR] TR 47.40
ظرفیت اسمی R22، محدوده B [کیلووات] 117.00 کیلووات
ظرفیت نامی R22، محدوده B [TR] TR 33.20
ظرفیت نامی R22، محدوده N [کیلووات] 245.00 کیلووات
ظرفیت نامی R22، محدوده N [TR] TR 70.00
ظرفیت نامی R404A، محدوده B [کیلووات] 71.90 کیلووات
ظرفیت نامی R404A، محدوده B [TR] TR 20.50
ظرفیت نامی R404A، رتبه N [کیلووات] 182.00 کیلووات
ظرفیت نامی R404A، محدوده N [TR] TR 52.00
ظرفیت نامی R407C، محدوده N [kW] 232.00 کیلووات
ظرفیت نامی R407C، محدوده N [TR] TR 66.30
ظرفیت اسمی R507، محدوده B [kW] 71.90 کیلووات
ظرفیت نامی R507، محدوده B [TR] TR 20.50
ظرفیت نامی R507، محدوده N [kW] 182.00 کیلووات
ظرفیت نامی R507، محدوده N [TR] TR 52.00
خنک کننده (ها) R134a
خنک کننده (ها) R22/R407C
خنک کننده (ها) R404A/R507
خنک کننده (ها) R407C
